Proyecto de modernización
Pozohondo (Albacete) · Parque solar de 0,9 MW · Bomba de 590 CV
El proyecto
El objetivo principal del proyecto es la realización de actuaciones de eficiencia energética en la Sociedad Agraria de Transformación San Pascual, con la finalidad de optimizar el aprovechamiento de los recursos energéticos e hídricos disponibles.
Para ello, la SAT realizó una mejora y modernización integral de sus instalaciones, que incluye la instalación de un parque solar fotovoltaico, la sustitución de uno de los equipos de sondeo por su bajo nivel de eficiencia energética, su unión con el embalse, la automatización de la instalación y el arreglo del camino principal de acceso a las parcelas.
La actuación se desarrolló en el término municipal de Pozohondo (Albacete), con el objetivo de mejorar la gestión energética e hidráulica de las instalaciones y reducir el coste eléctrico asociado al bombeo.
Las actuaciones
El proyecto combina generación solar propia, mejora del sistema de bombeo y nueva conducción de transporte.
Instalación de un parque solar de 0,9 MW para alimentar toda la demanda eléctrica de la SAT.
Con la finalidad de alimentar la demanda eléctrica de todas las instalaciones de la SAT San Pascual, se proyectó la instalación de un parque solar fotovoltaico de 0,9 MW capaz de cubrir el consumo completo. Con ello se consigue una mejora en la eficiencia y el aprovechamiento energético, evitando además un sobrecoste por la distribuidora de energía eléctrica.

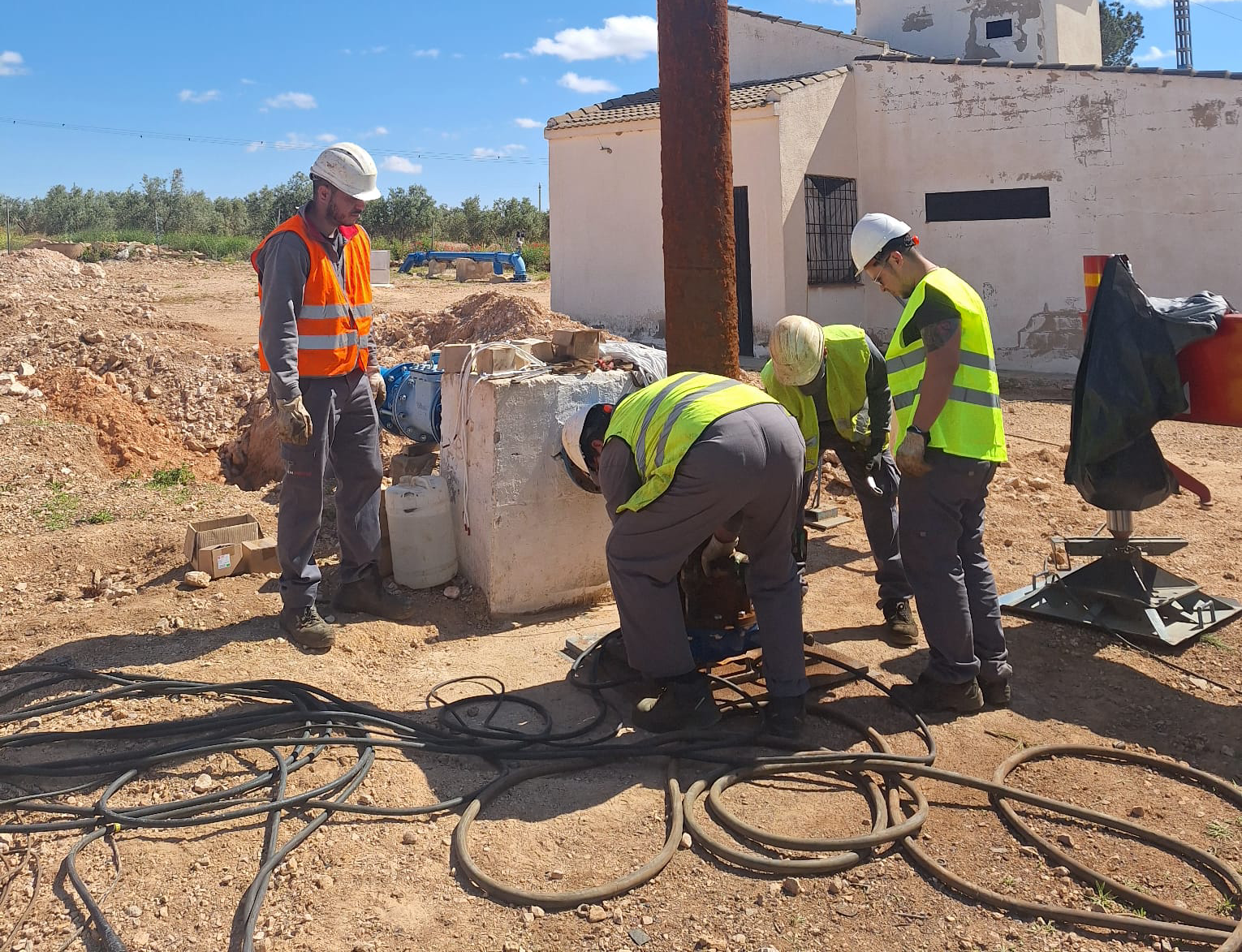

Sustitución de una bomba de extracción por un equipo de 590 CV para mejorar el rendimiento.
Debido al estado actual de las instalaciones de la Sociedad, se sustituyó una de las bombas de extracción por un nuevo equipo de 590 CV. La finalidad de esta actuación es mejorar el rendimiento del equipo, reduciendo las pérdidas energéticas originadas por el estado deteriorado de la bomba anterior.

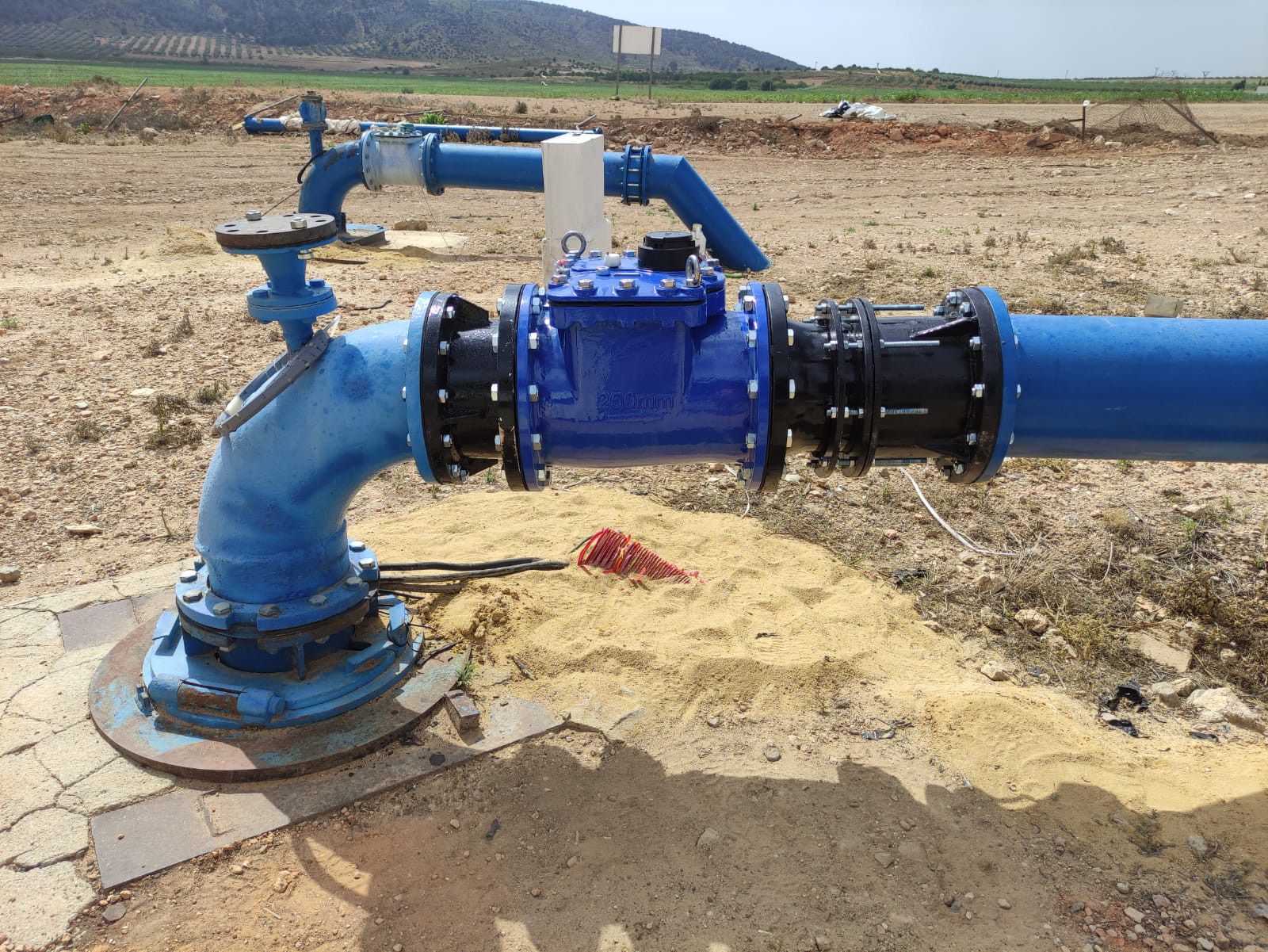

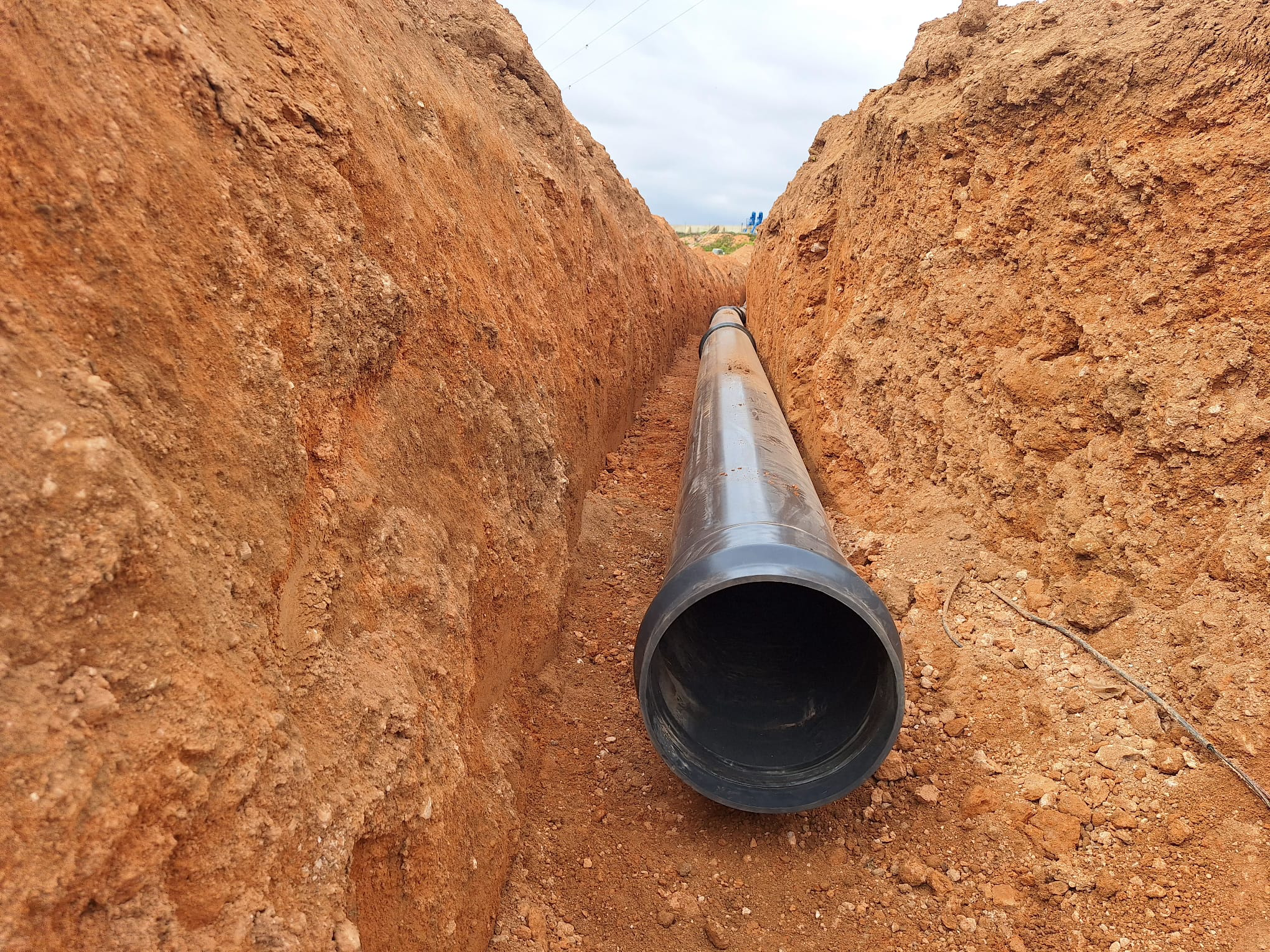

Nueva conducción de PVC-O de 500 mm PN 12,5 entre el sondeo y el embalse.
Se proyectó la instalación de una tubería de PVC orientado de 500 mm de diámetro y PN 12,5, junto con los elementos hidráulicos necesarios, para unir el sondeo con el embalse. Esta conducción completa el sistema de captación y regulación de la SAT, permitiendo un transporte eficiente del agua extraída hasta el punto de almacenamiento.
En detalle

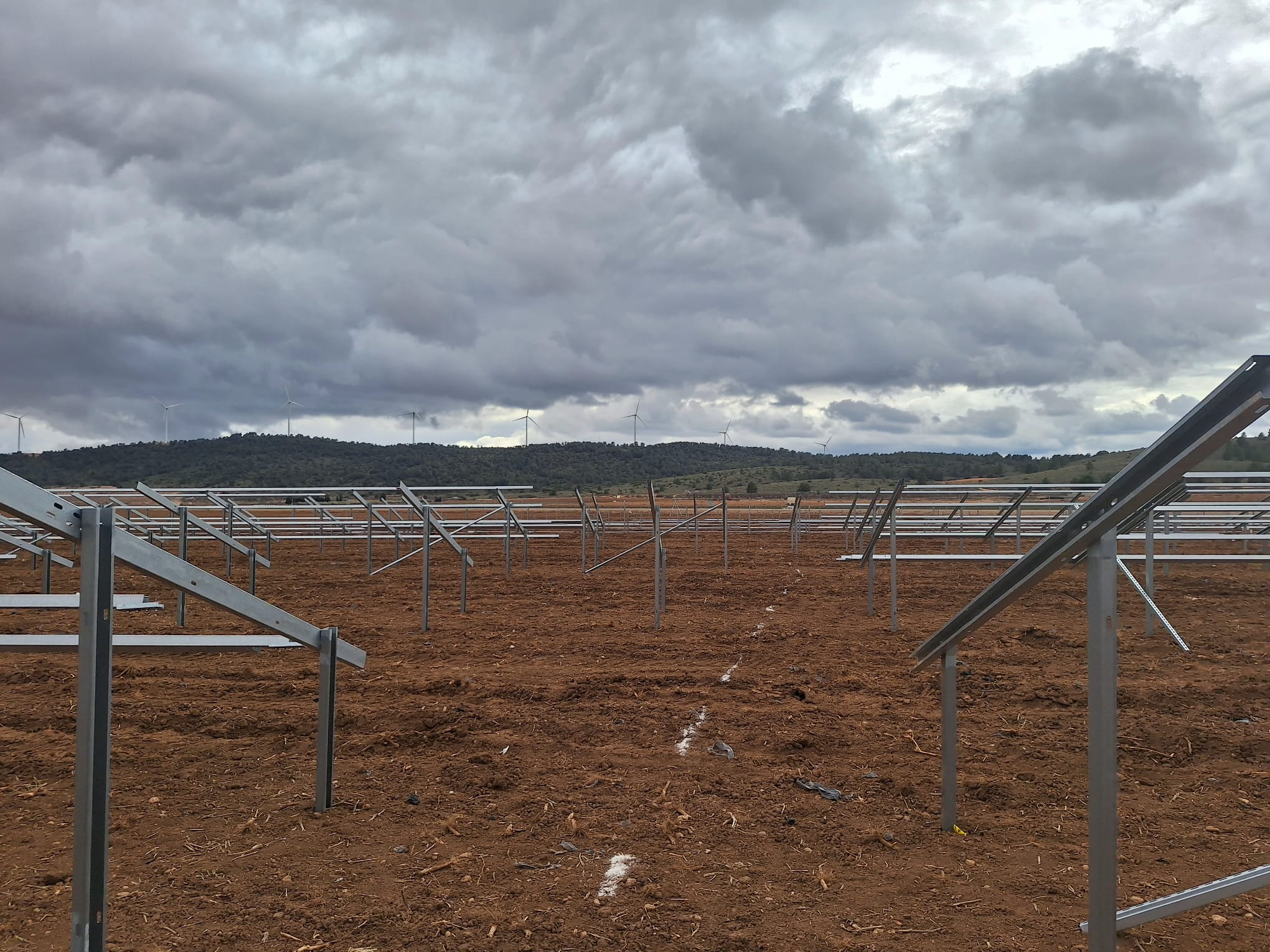

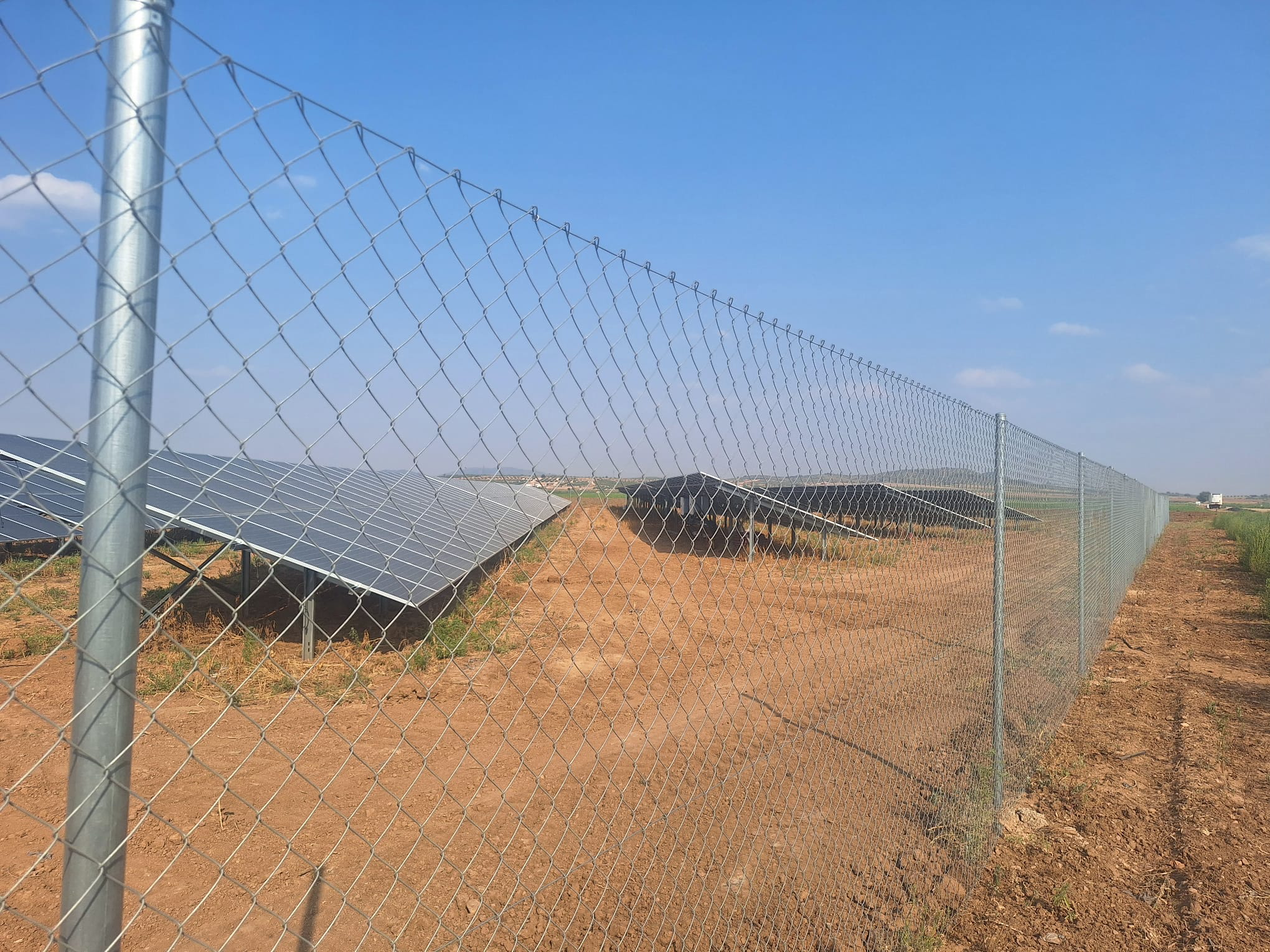

El campo solar se compone de 1.674 módulos de 540 Wp montados sobre estructuras fijas biposte hincadas directamente sobre el terreno, sin necesidad de obra civil.
Los módulos se instalan sobre estructuras de acero galvanizado dimensionadas para soportar el peso de los paneles, un viento de 100 km/h y la sobrecarga de nieve. Son estructuras fijas biposte, hincadas directamente sobre el terreno, con una inclinación de 20º y disposición 2V de 2 filas de 9 módulos.
Instalación eléctrica
El sistema eléctrico integra la conversión de la energía solar, el control de los equipos de bombeo y las protecciones necesarias para el funcionamiento seguro de toda la instalación.

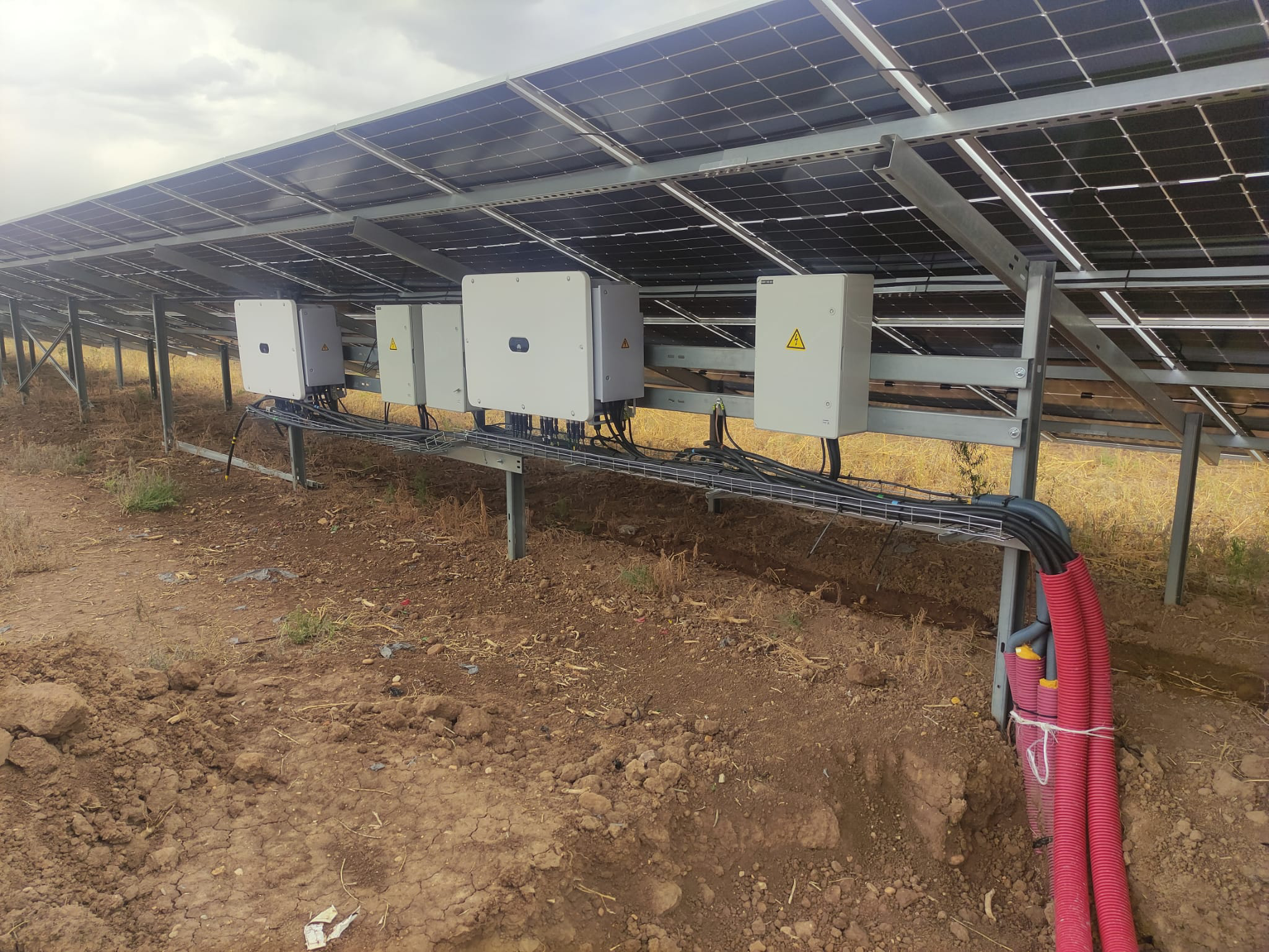

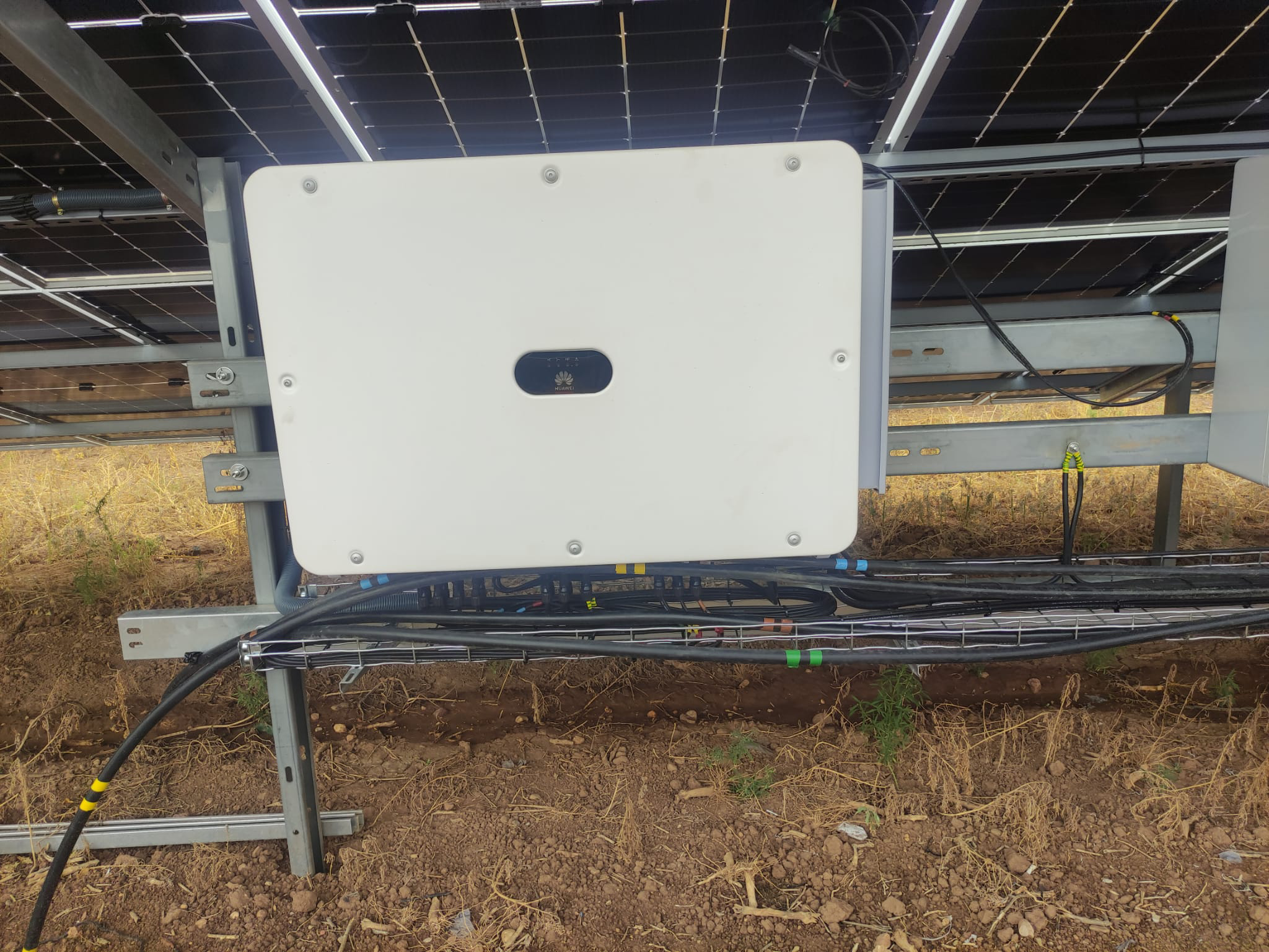

Ocho inversores de 100 kW cada uno, encargados de transformar la corriente continua generada por los módulos en corriente alterna.
Variador de frecuencia para los equipos de impulsión, ajustando el régimen de giro a las necesidades de cada momento.
Variador de frecuencia para los equipos de extracción, dimensionado para la potencia del nuevo equipo de bombeo.
Transformador elevador asociado a la planta, con su relé de protección y el interruptor de media tensión para la conexión y desconexión del circuito.

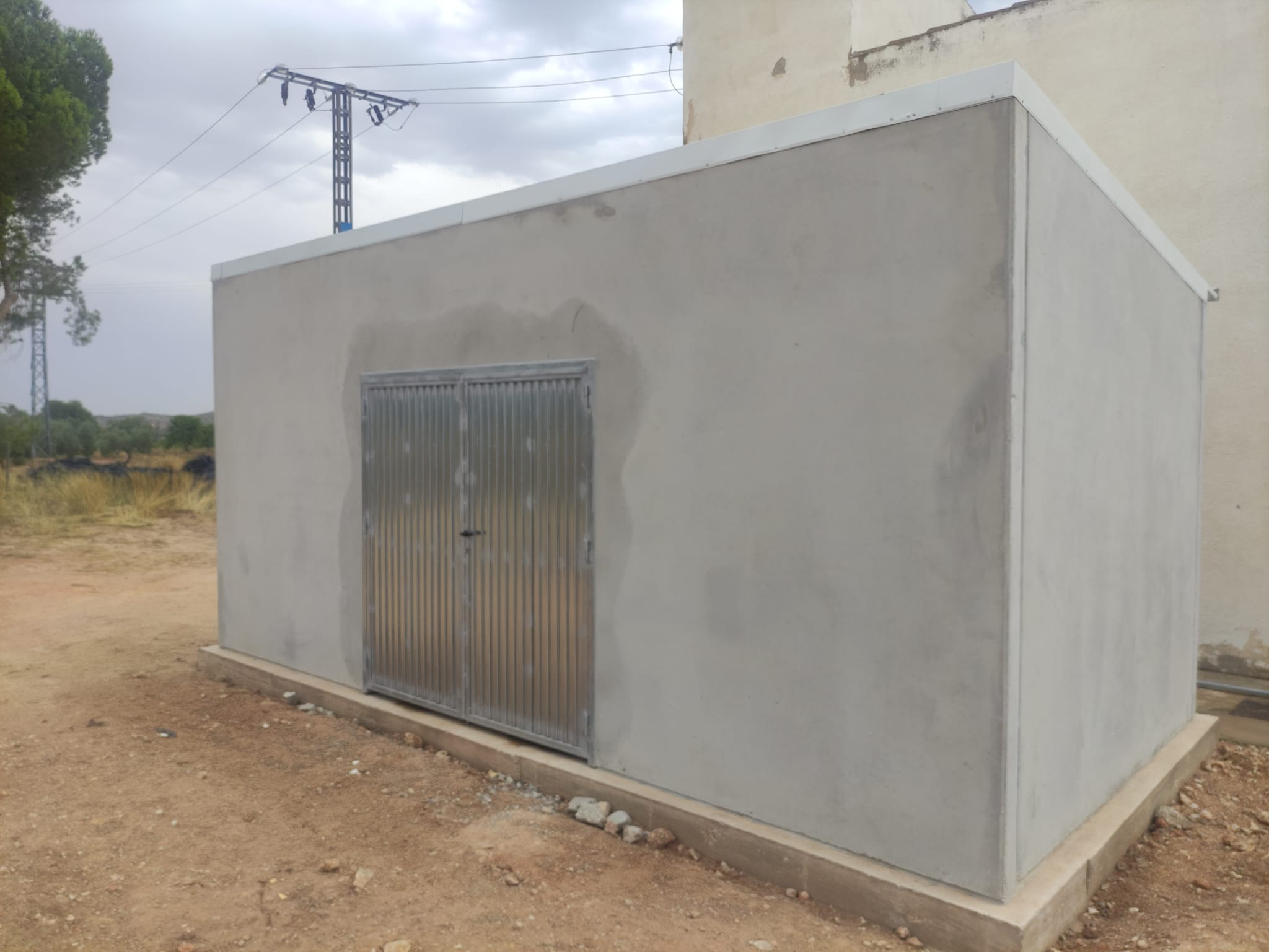

Cuadro general de baja tensión instalado en la caseta prefabricada sobre solera de hormigón, con las protecciones y los elementos de medida asociados.
Filtro senoidal para el acondicionamiento de la onda de salida y sistema antivertido para garantizar la desconexión automática de la planta en caso de caída de red.
Galería

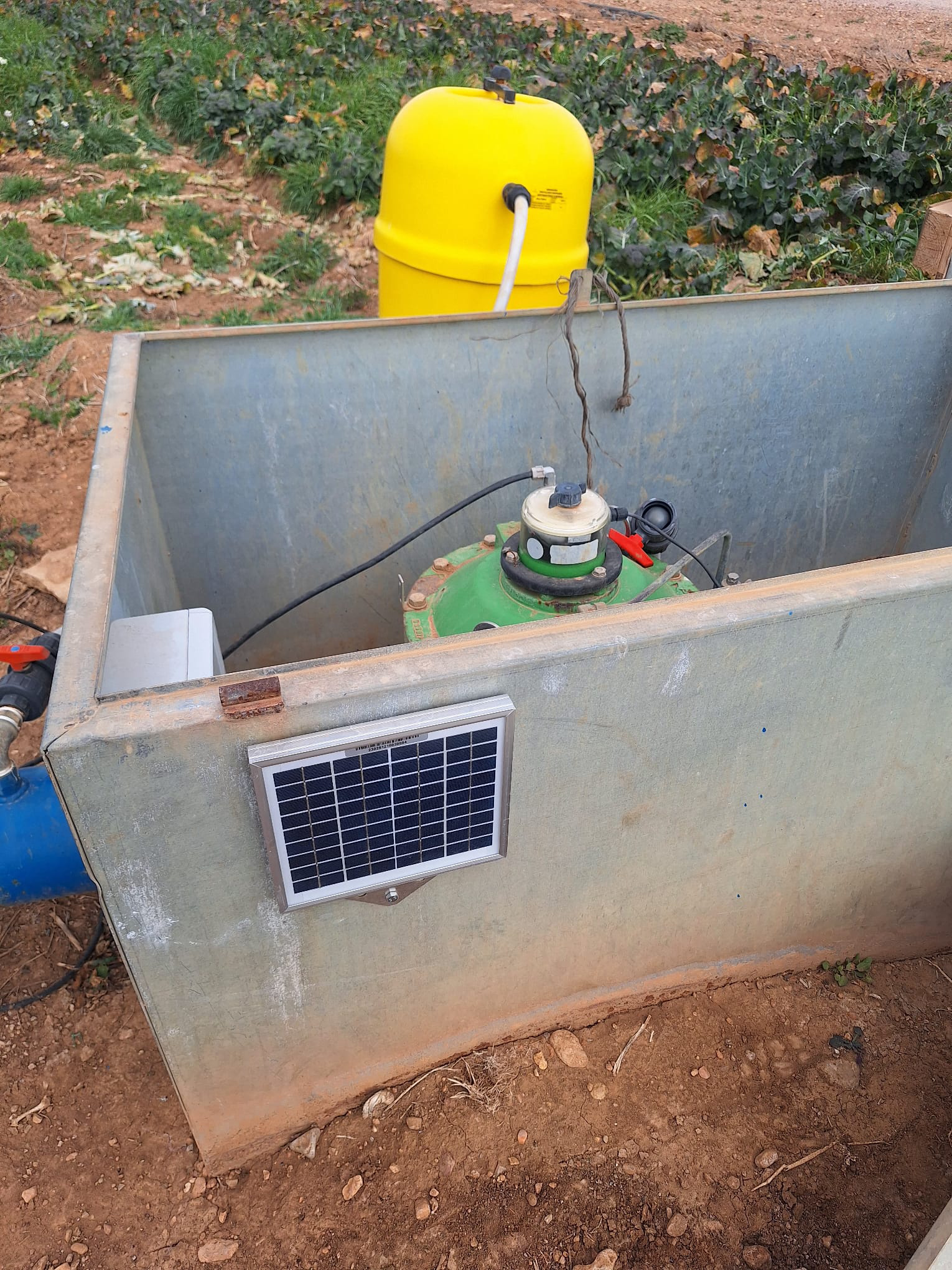

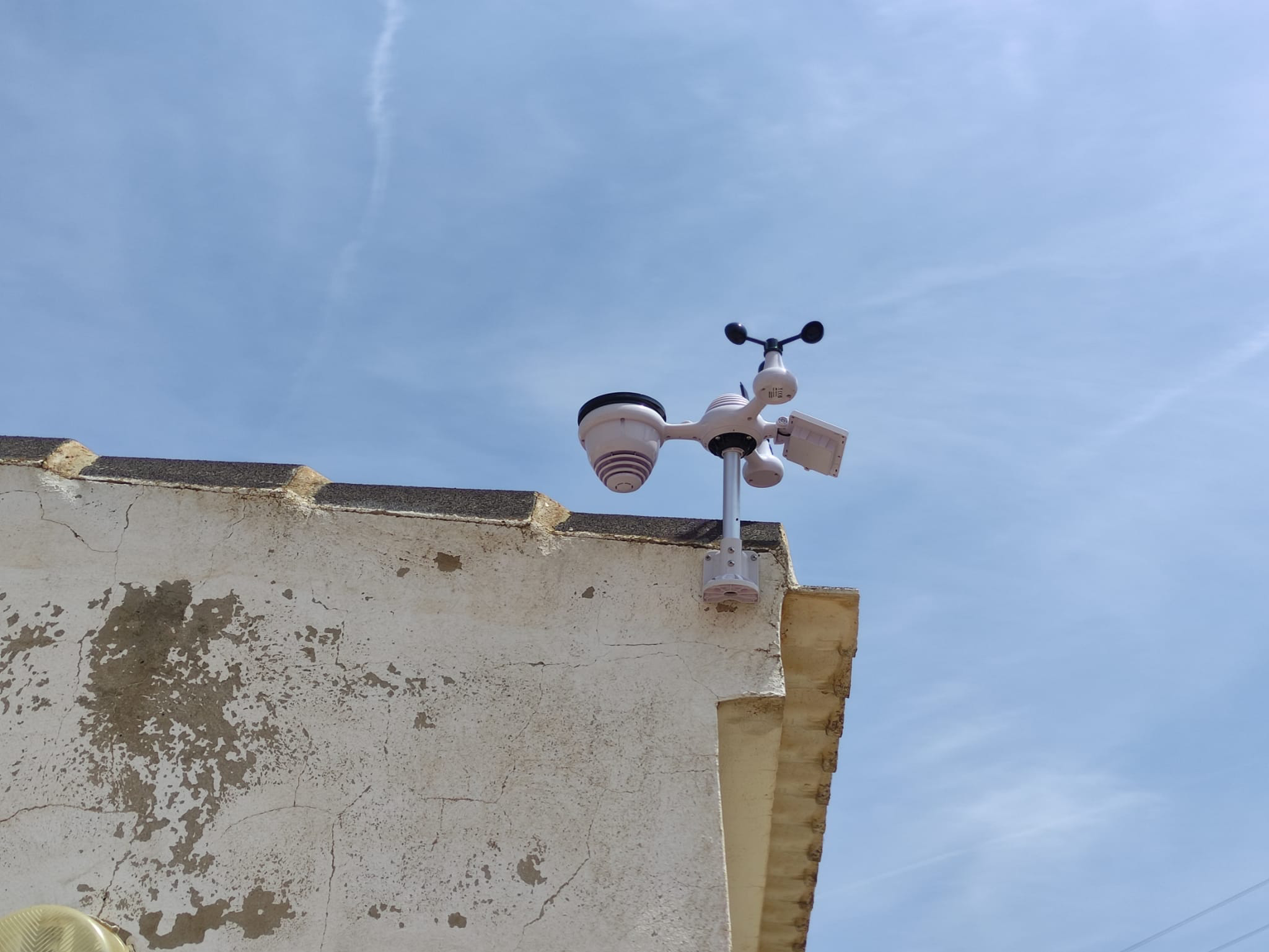

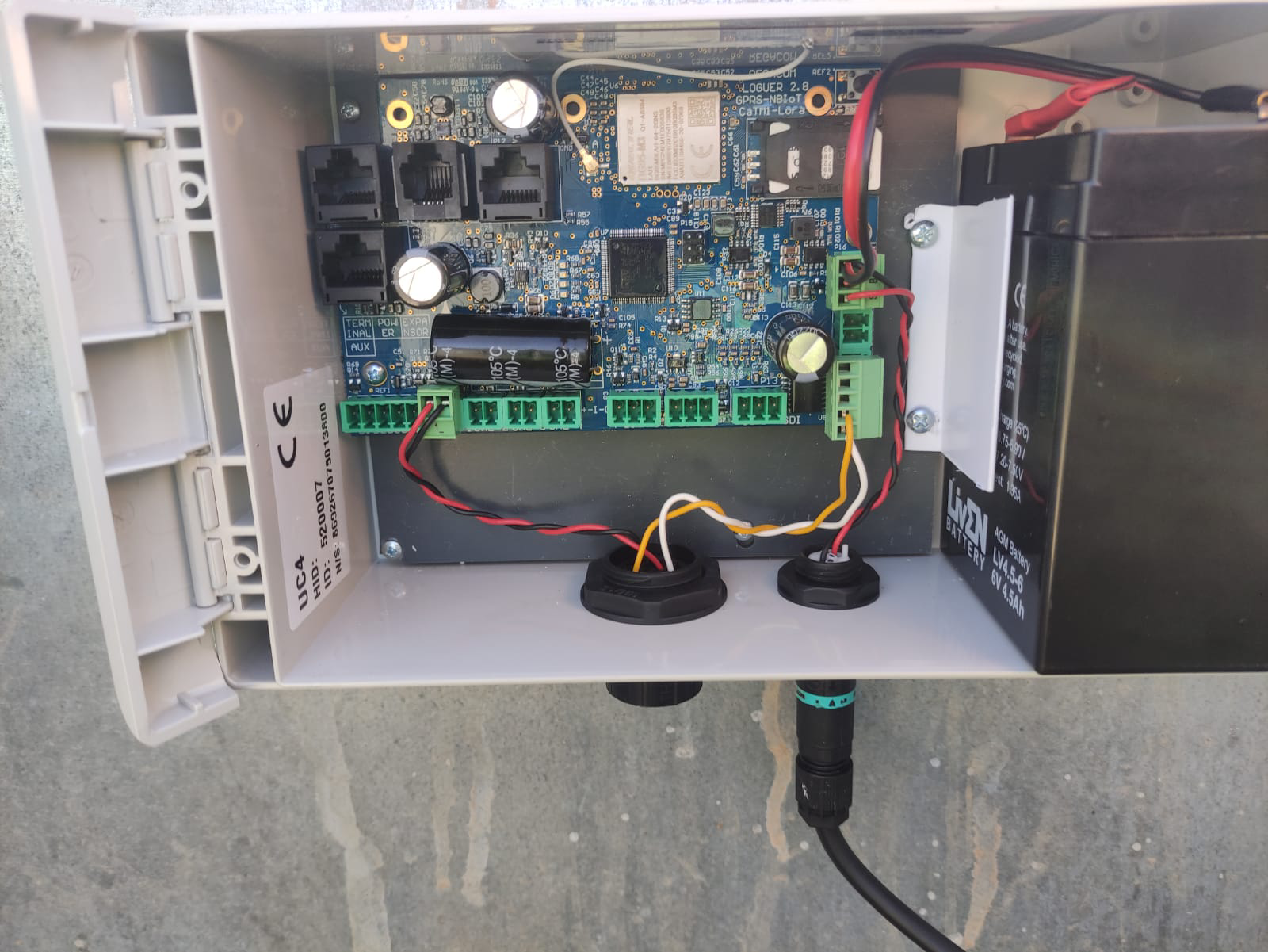

Instantáneas de la ejecución: parque solar, cableado, caseta y solera, equipos eléctricos, estación meteorológica y automatización.
