Hormigón con camisa de chapa
2763 metros
- Material
- Hormigón con camisa de chapa (HPCC)
- Diámetro
- DN 900
- Presión nominal
- PN 1,1 MPa
Proyecto de modernización
Conducciones de transporte para la sustitución de bombeos — La Grajuela
Sisante, Casas de Benítez y Pozoamargo (Cuenca)
El proyecto
Sustituir bombeos para recuperar el acuífero
El proyecto se enmarca dentro del conjunto de actuaciones declaradas de interés general del Estado para la sustitución de bombeos en el acuífero de la Mancha Oriental (080.129), con el objetivo de alcanzar el buen estado cuantitativo de la masa de agua subterránea.
La actuación consiste esencialmente en la construcción de una nueva toma de derivación en el Acueducto Tajo-Segura (ATS), ubicada en Sisante (Cuenca), desde la que parte una red de conducciones de transporte que permiten hacer efectiva la sustitución de 2,41 hm³ al año para atender las necesidades de riego de una superficie de 1.164 hectáreas.
Con esta infraestructura se sustituyen los bombeos tradicionales sobre el acuífero por el agua transportada desde el ATS, consiguiendo un ahorro hídrico significativo y una reducción importante de la presión sobre la masa de agua subterránea.
Cifras clave
- 1.164 ha
- Superficie de riego atendida
- 2,41 hm³
- Volumen anual sustituido
- 1.108 l/s
- Caudal máximo de la red
- 6.780 m
- Longitud de la conducción
Infraestructura
Tres elementos para una misma red
La conducción se compone de una nueva toma en el ATS, una red de conducciones de transporte y un sistema de instrumentación y control a lo largo de todo el trazado.
- 01
Toma de derivación en el ATS
Nueva toma de derivación en el Acueducto Tajo-Segura, con captación doble y dos conducciones de aducción de acero helicosoldado DN800 que conectan la captación con el edificio de toma. En su interior se alojan los equipos electromecánicos y de protección para el bombeo de la conducción.
- 02
Red de conducciones de transporte
Conducción de impulsión que parte de la toma del ATS y llega hasta cada una de las explotaciones de riego. Está compuesta por un tramo inicial de tubería de hormigón con camisa de chapa (HPCC) y un tramo final de PVC orientado (PVC-O) con distintos diámetros.
- 03
Instrumentación y control
Sistema de instrumentación y control formado por estaciones remotas en la toma y en los puntos de entrega de cada explotación, un sistema de videovigilancia y un sistema de detección de fugas mediante fibra óptica a lo largo de toda la conducción.
En detalle

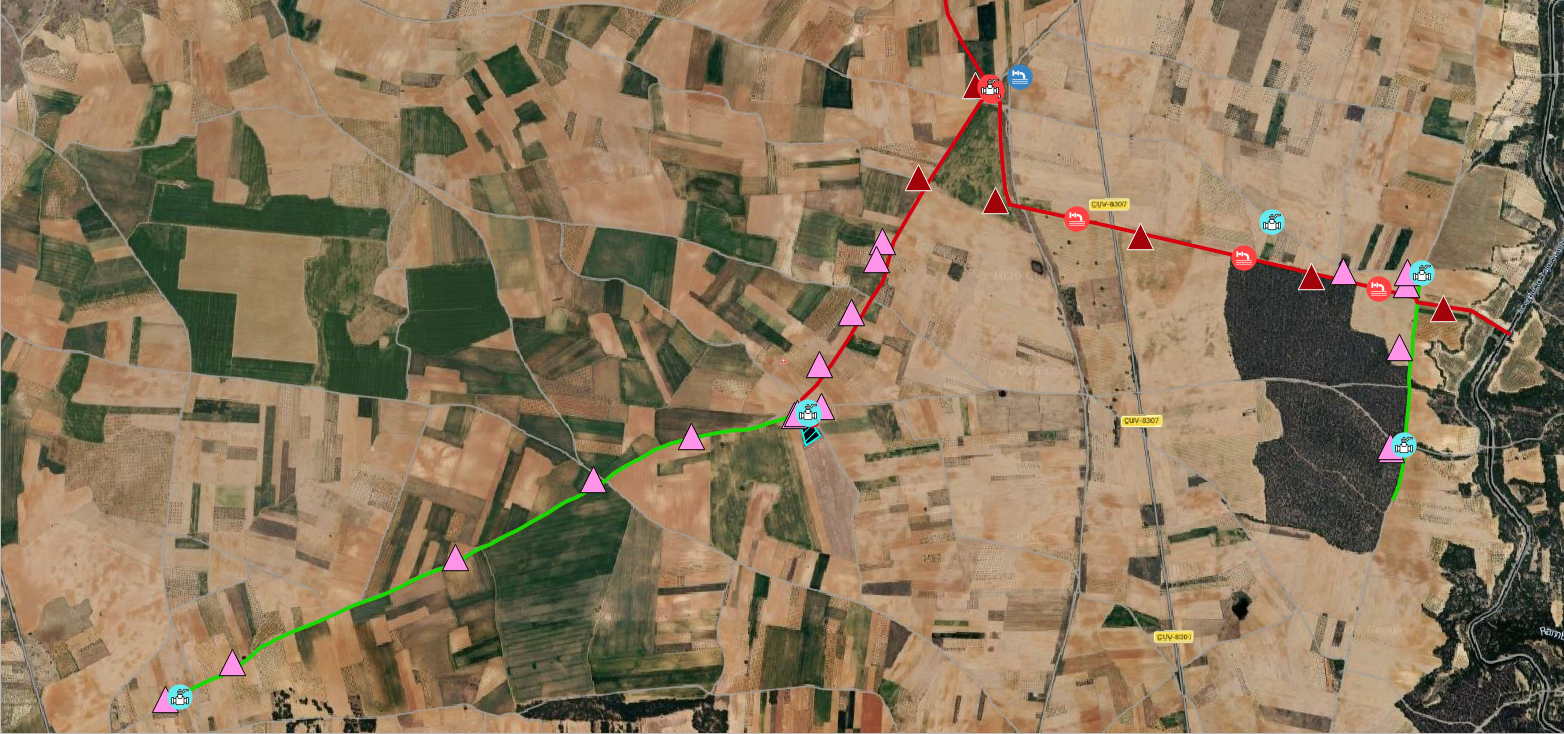

6.780 metros de conducción en dos tramos
La red de La Grajuela combina dos materiales en un mismo trazado: un tramo inicial de hormigón con camisa de chapa para las zonas de mayor presión, y un tramo final de PVC orientado con diámetros decrecientes.
PVC orientado
4017 metros
- Material
- PVC orientado (PVC-O)
- Diámetro
- DN 400
- Presión nominal
- PN 1,25 MPa
Elementos de red
Accesorios hidráulicos y conexiones
A lo largo del trazado se han instalado los elementos necesarios para el correcto funcionamiento de la conducción y su integración con las zonas regables de la comunidad.
Ventosas
Instaladas en puntos estratégicos de la red para la evacuación del aire acumulado en las conducciones y evitar bolsas que reduzcan el caudal efectivo.
Válvulas de aislamiento
Situadas al inicio de la unión de tubería, coincidiendo con nudos de conexión, para permitir el aislamiento de tramos en caso de intervención.
Válvulas de compuerta
Instaladas para la apertura y cierre del paso del agua hacia las balsas. También se han previsto dos válvulas específicas para el cruce de carretera en caso de avería.

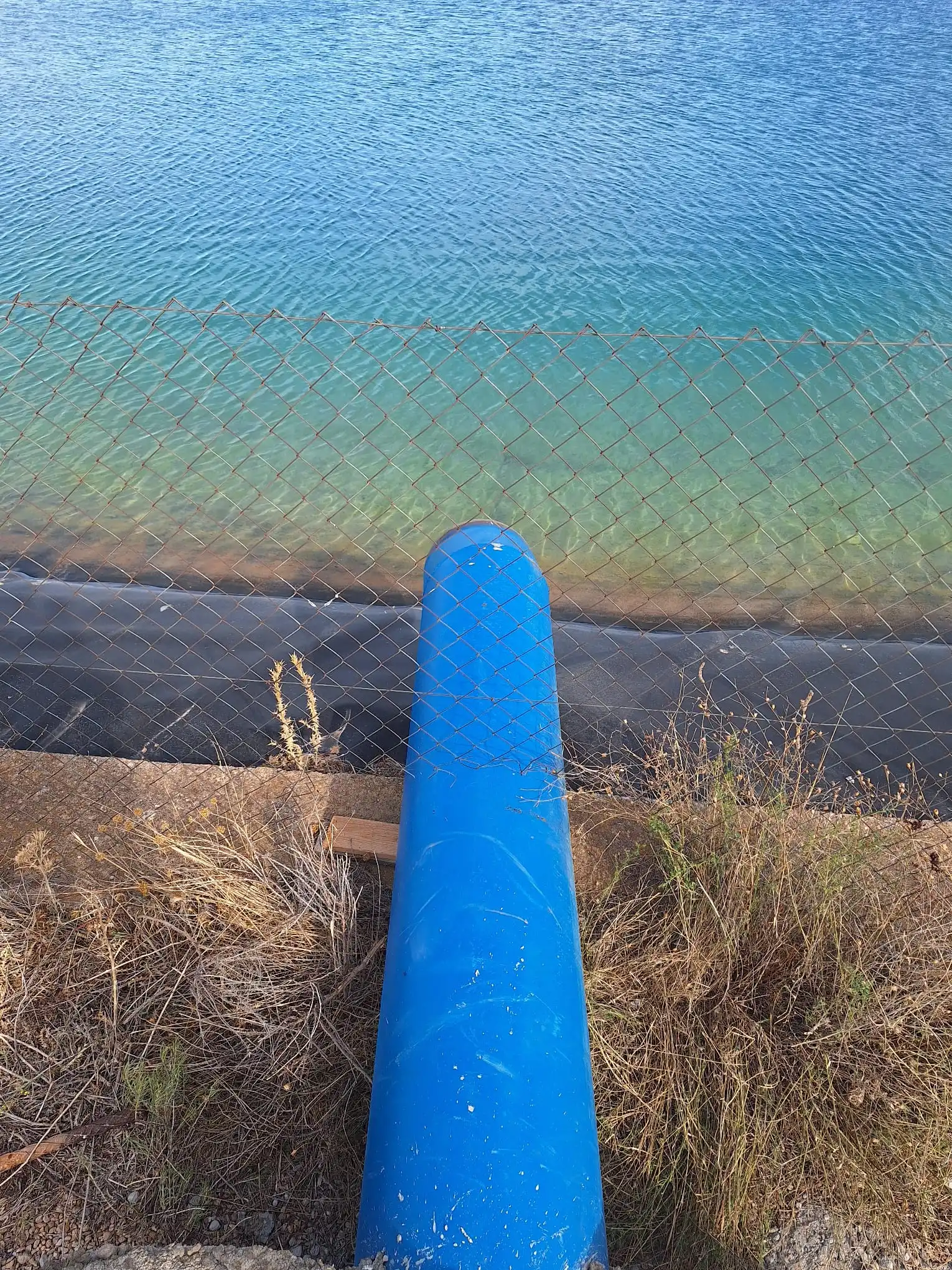

Conexión a balsas
Conexión de la tubería procedente del Canal del Picazo con las balsas de las zonas regables de La Pinada y Sisante Derecha, completando la integración de la red.
Galería
El proyecto en imágenes

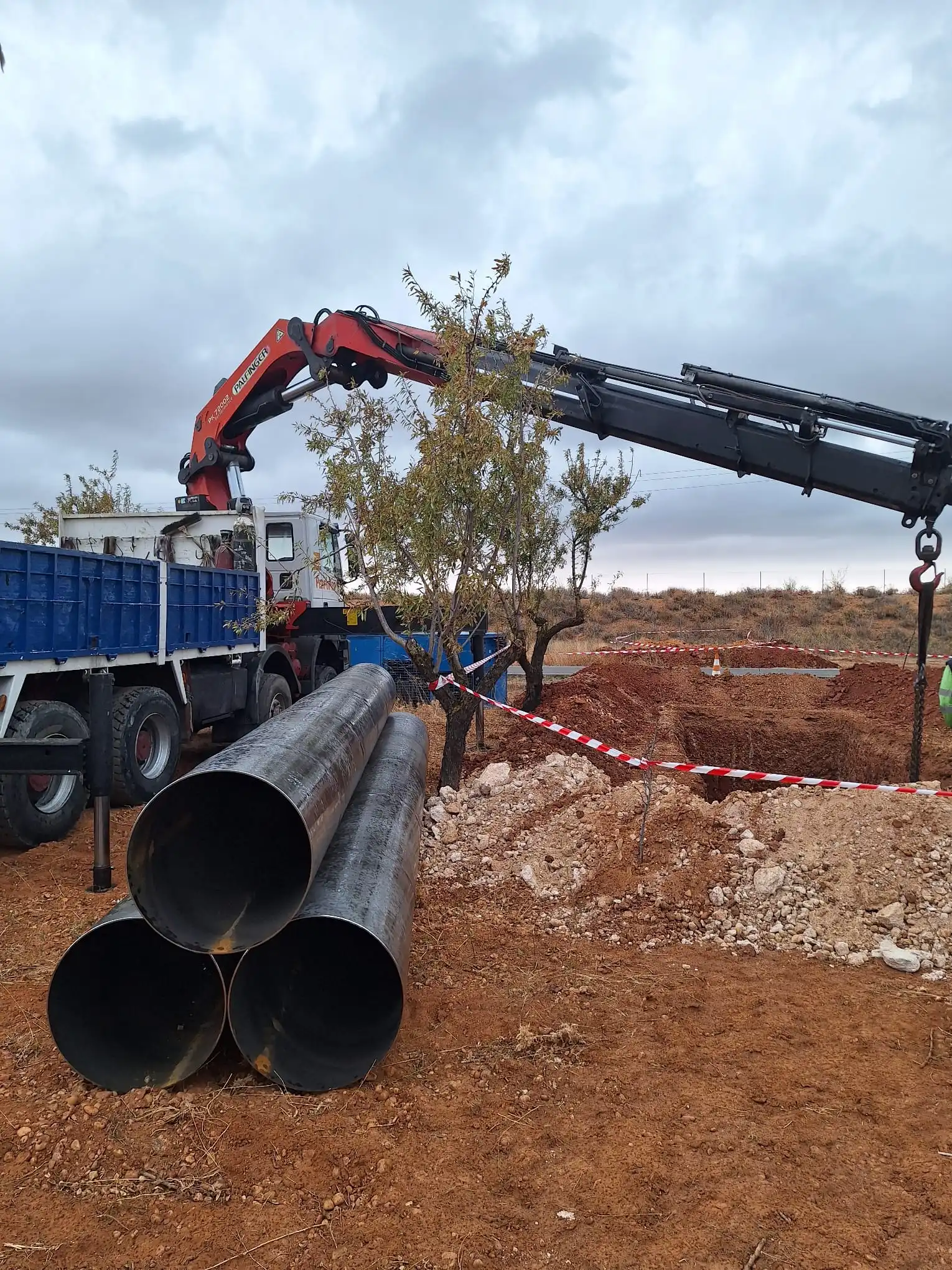

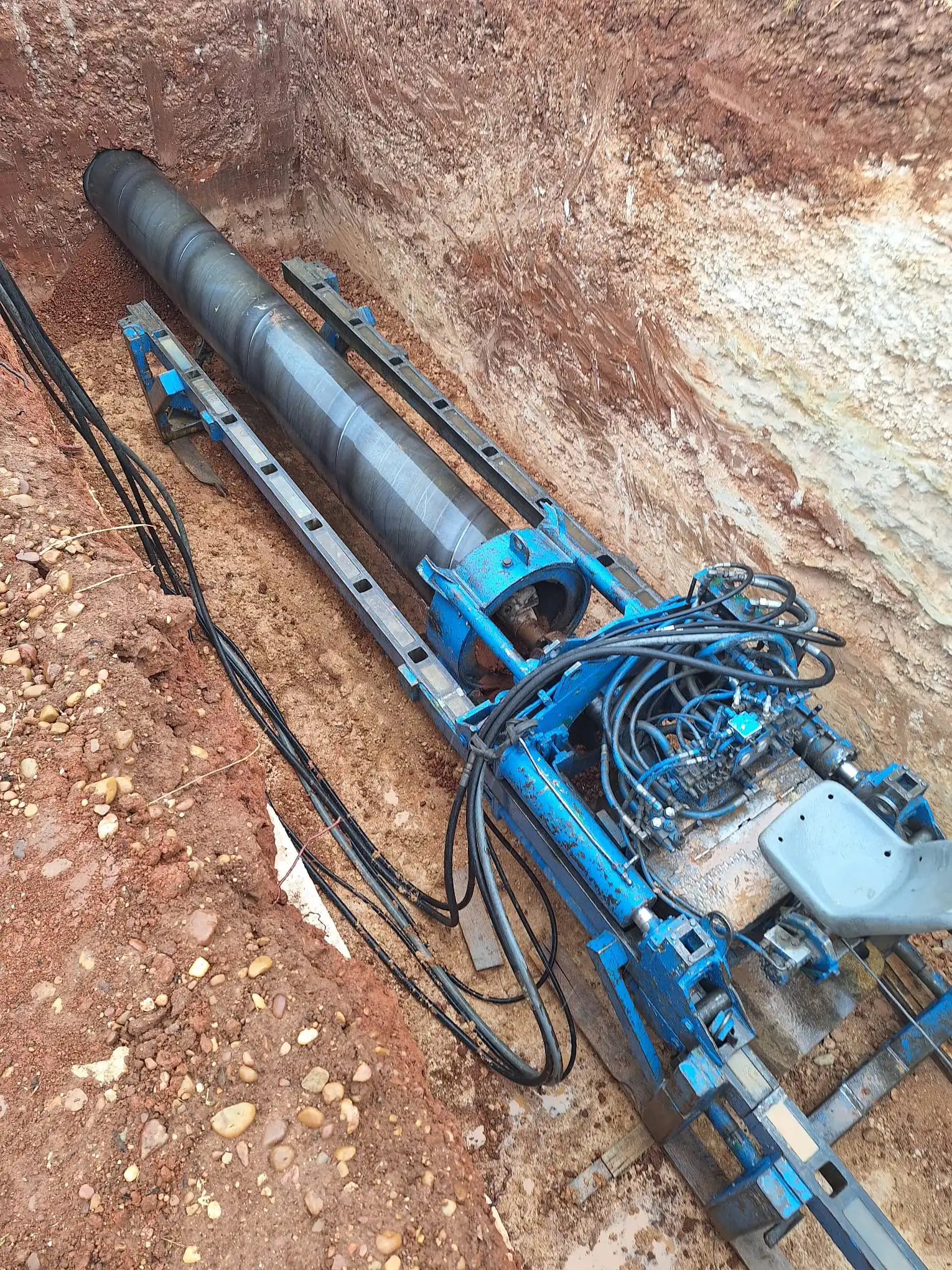

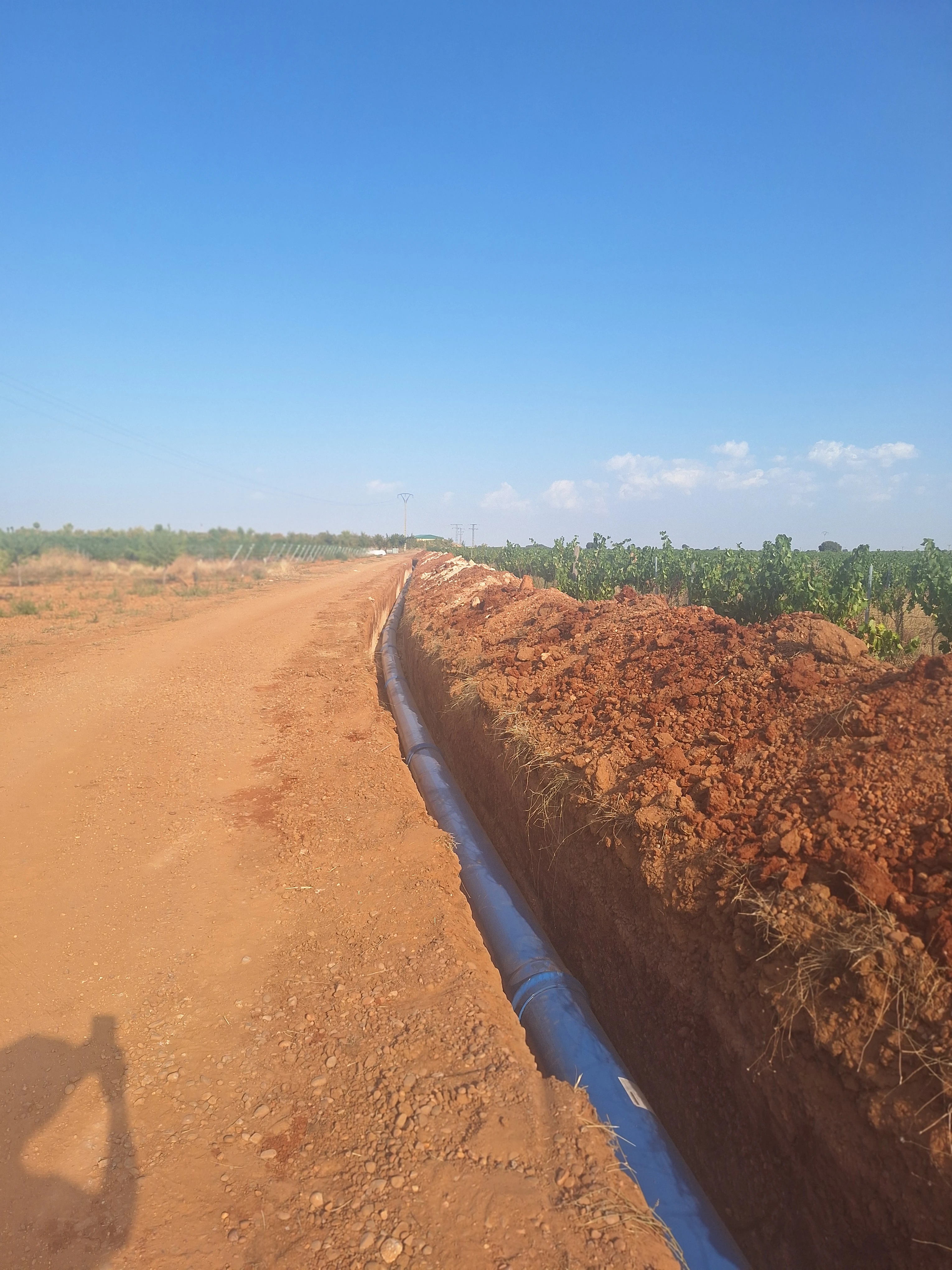

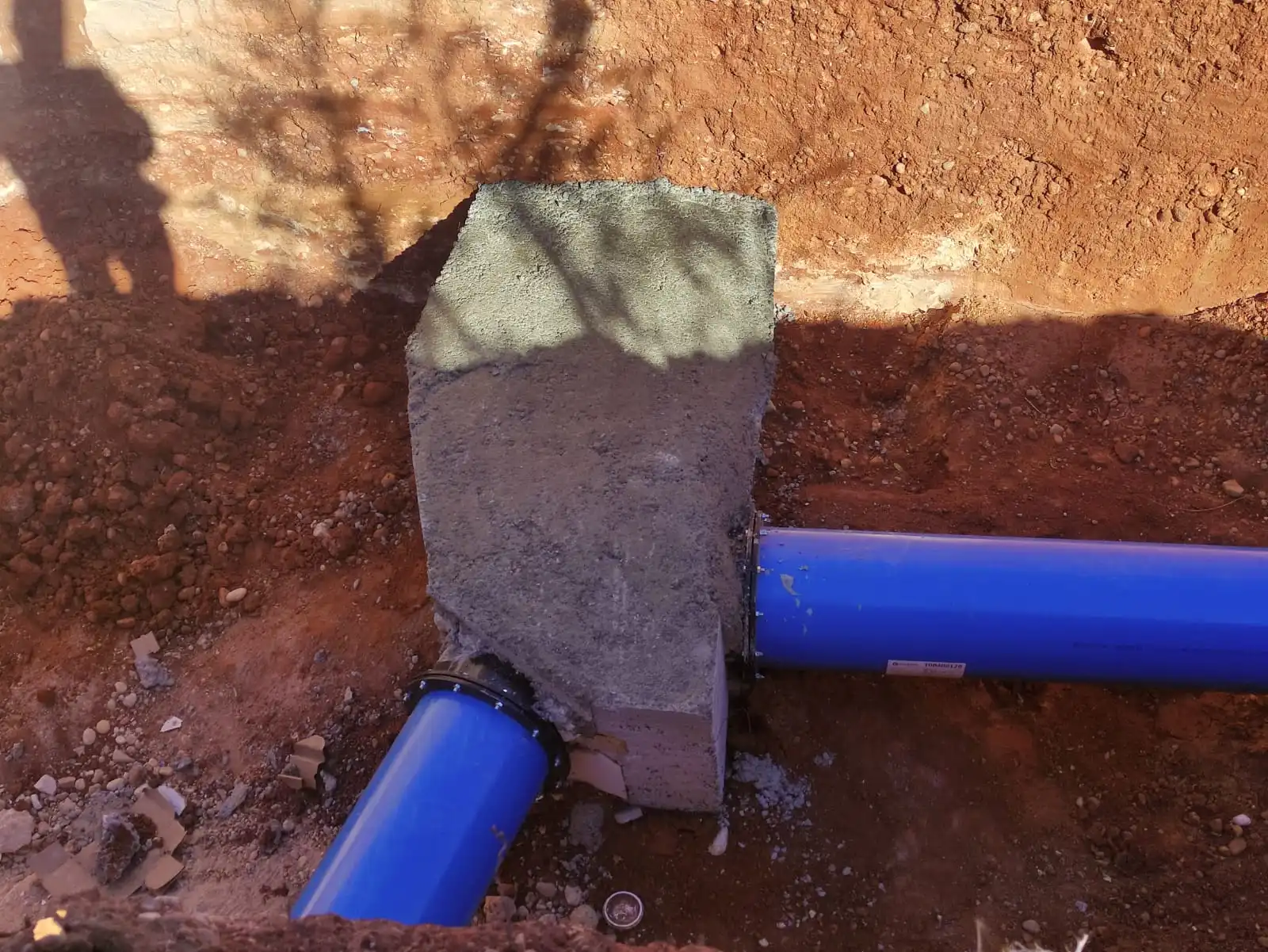

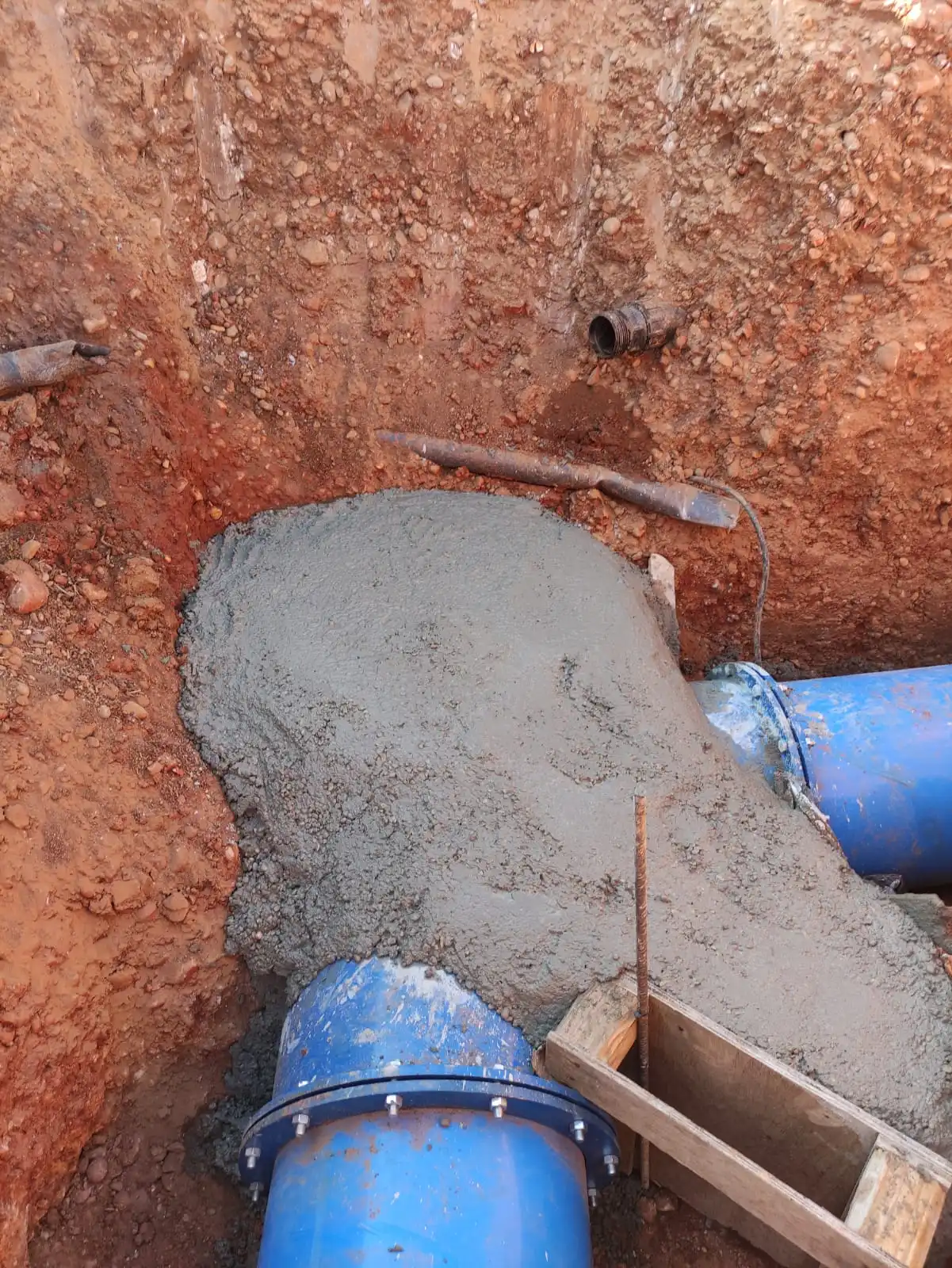

Instantáneas de la ejecución de las conducciones: apertura de zanjas, montaje de tuberías, conexiones y puesta en servicio.
Impacto ambiental
Menos presión sobre el acuífero de la Mancha Oriental
La sustitución de bombeos por el agua transportada desde el ATS permite reducir la presión sobre la masa de agua subterránea 080.129 (Mancha Oriental), cuyo estado cuantitativo está catalogado como malo con tendencia descendente a largo plazo. El proyecto contribuye directamente a uno de los objetivos del Plan Hidrológico del Júcar: alcanzar el buen estado cuantitativo del acuífero.
- 2,41 hm³Volumen anual sustituido de bombeos
- 1.164 haSuperficie de riego beneficiada
- 080.129Masa de agua subterránea protegida
