Proyecto de modernización
Parque solar fotovoltaico — CCRR Hilo de Polope
Tobarra y Hellín (Albacete) · 999,9 kWp · 936,93 ha · Ahorro del 85,5 %
El proyecto
Energía solar propia para el bombeo de riego
Instalación de un parque solar fotovoltaico destinado a garantizar el suministro eléctrico de las bombas de la Comunidad de Regantes Hilo de Polope, Fuente Escribano y Recueros, en el término municipal de Tobarra (Albacete).
La actuación da servicio a una zona regable de 936,93 hectáreas y permite mejorar la eficiencia energética de la comunidad al sustituir parte del consumo eléctrico por generación solar propia, reduciendo el coste por hectárea regada y la dependencia de la red.
El proyecto combina la generación fotovoltaica con un sistema de automatización y control que permite supervisar en tiempo real la producción, los equipos y las alarmas de la instalación, integrando la planta solar dentro del sistema de gestión del riego de la comunidad.
Ficha técnica
El proyecto en cifras
- Promotor
- CCRR Hilo de Polope, Fuente Escribano y Recueros
- Municipios
- Tobarra y Hellín (Albacete)
- Superficie regable
- 936,93 ha
- Potencia pico
- 999,9 kWp
- Módulos
- 1.818 × 550 Wp
- Ahorro energético
- 1.333.798 kWh/año
Alcance
Actuaciones ejecutadas
El proyecto se estructura en seis bloques de actuación, desde el movimiento de tierras inicial hasta la puesta en marcha del sistema de control.
- 01

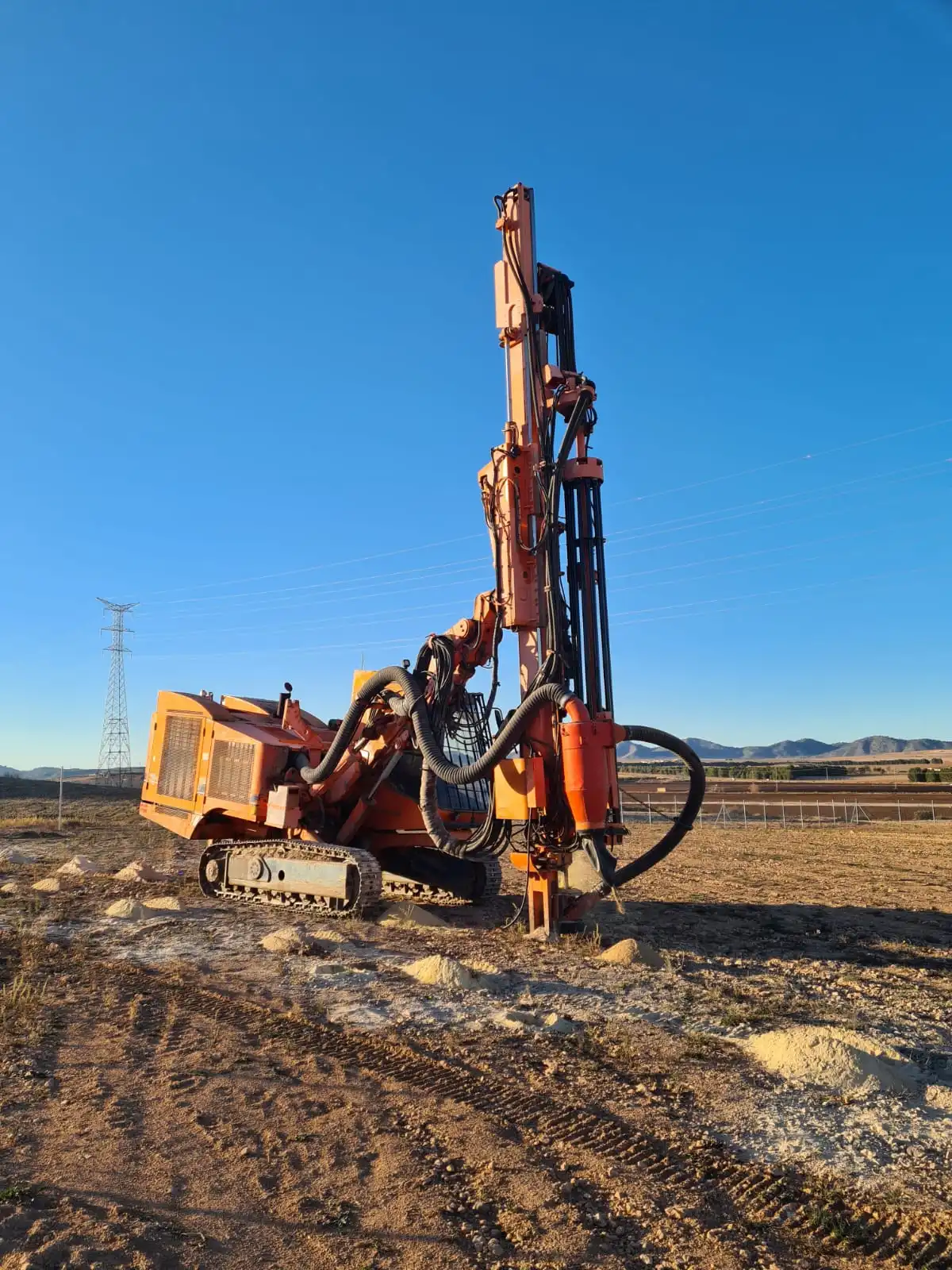

Movimiento de tierras y zanjas

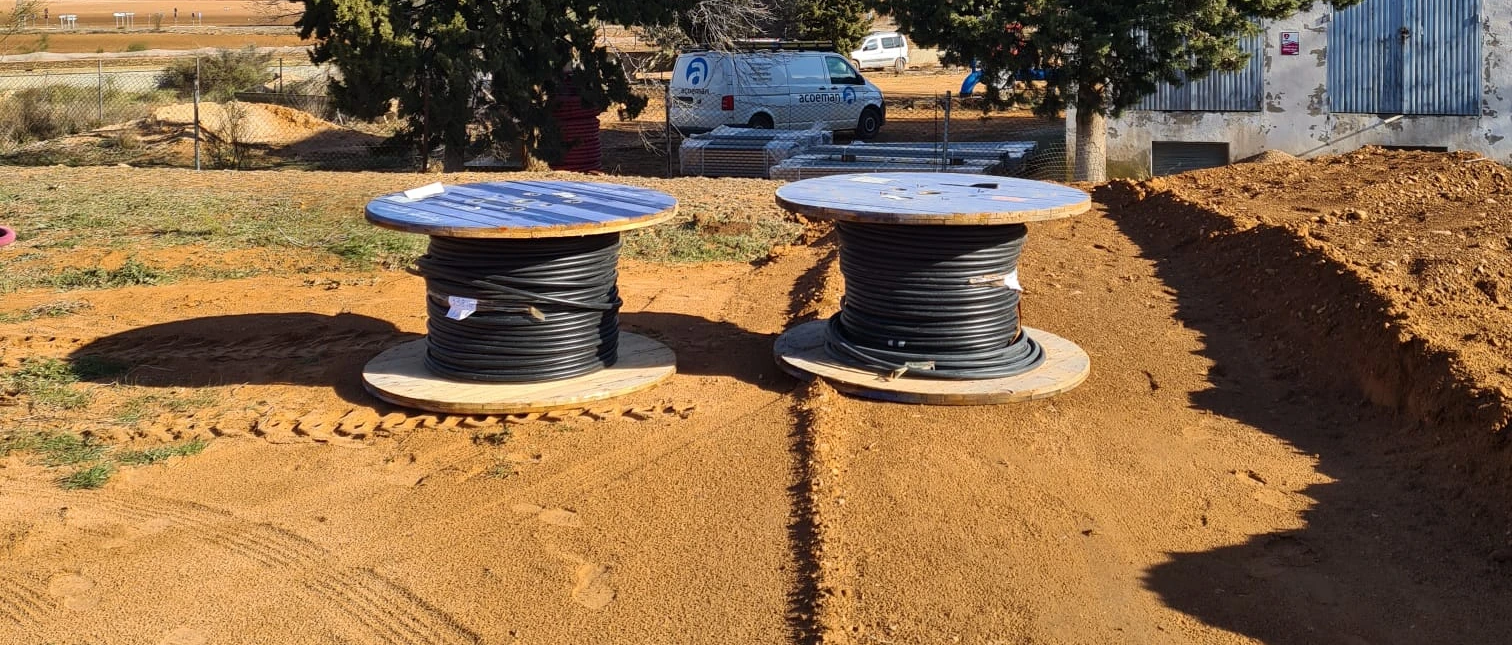

Retirada de la cubierta vegetal, destoconado, excavación de zanjas para las tuberías que protegen el cableado, transporte de materiales sueltos, relleno y compactación del terreno.
- 02
Solera y caseta prefabricada
Construcción de la solera de hormigón y montaje de la caseta prefabricada que aloja el cuadro de baja tensión, la estación de trabajo y los equipos de control de la planta.
- 03

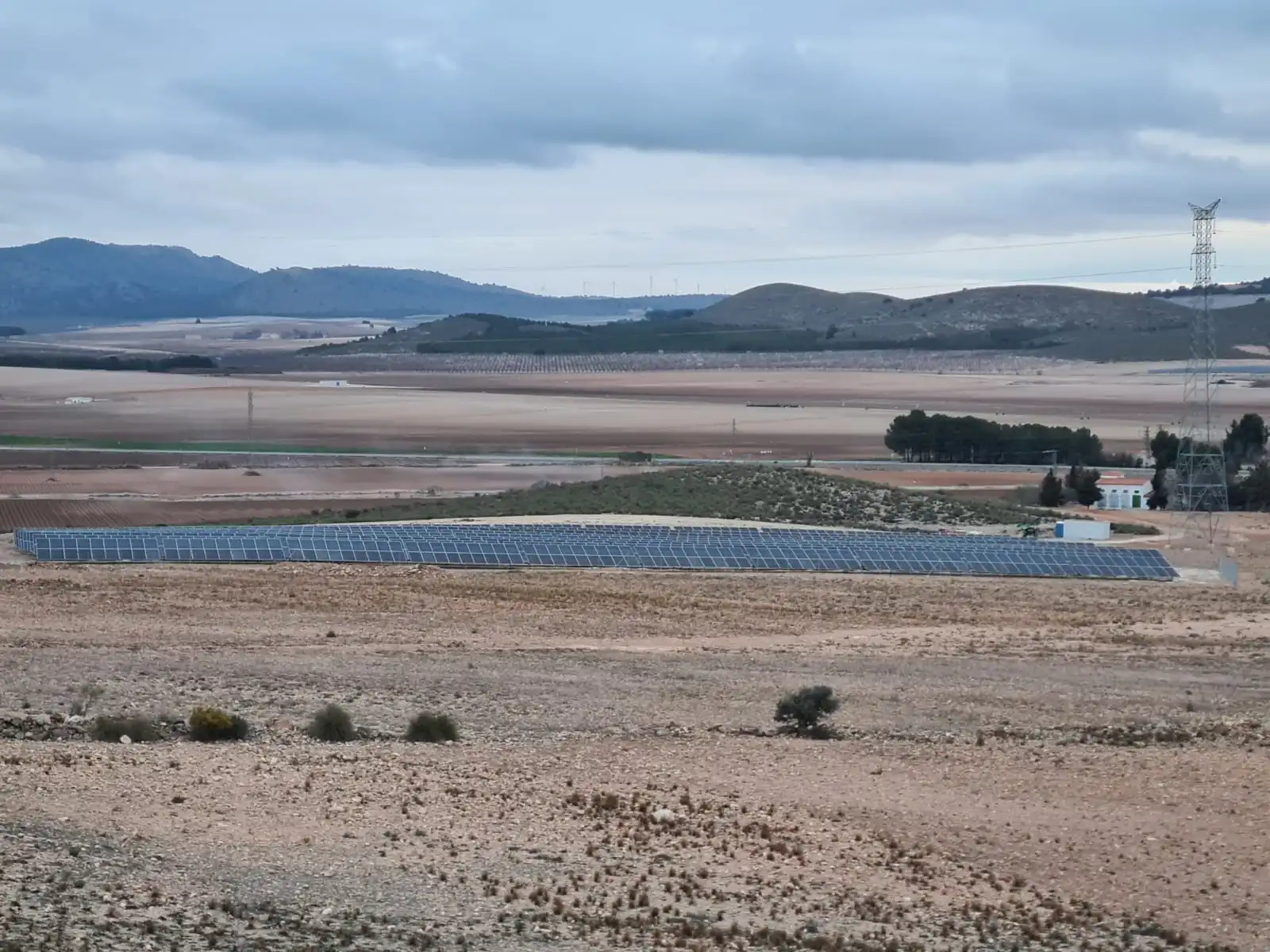

Módulos fotovoltaicos y estructuras
Instalación de los módulos solares sobre estructuras de soporte y fijación, con su cableado y conexionado a las cajas de string y a los inversores.
- 04
Instalación eléctrica completa
Montaje de los inversores, cuadro de baja tensión, variador de frecuencia, transformador elevador, filtro senoidal y sistema antivertido, con todas las protecciones asociadas.
- 05
Automatización y estación meteorológica
Implantación del sistema SCADA de supervisión y control de la planta, junto con la instalación de una estación meteorológica para el seguimiento de las condiciones de producción.
- 06

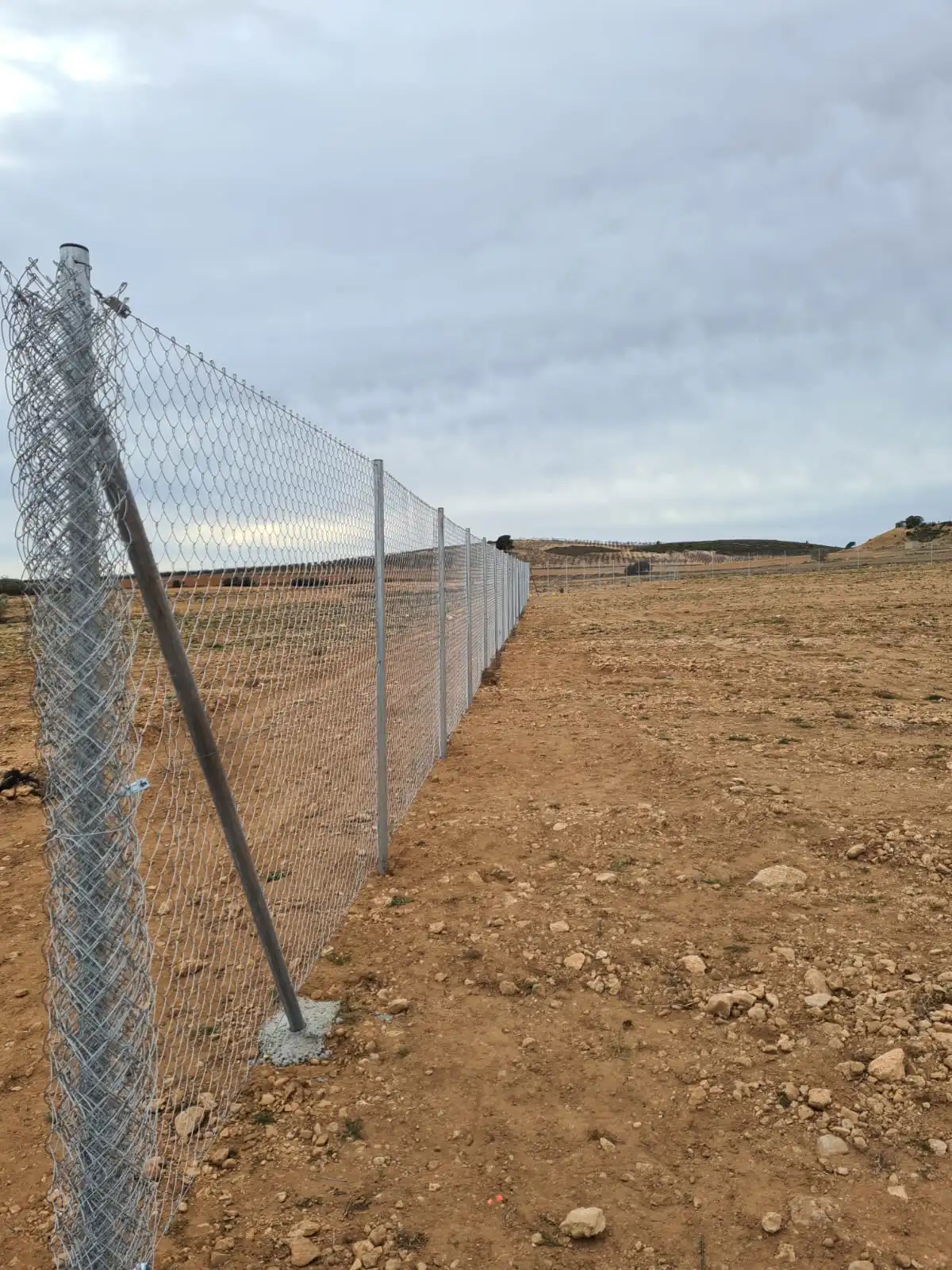

Urbanización y vallado perimetral
Instalación del vallado perimetral completo de la planta, puerta de acceso y recubrimiento de los cuadros de concentración, además de los elementos de urbanización asociados.
Generación
Sistema fotovoltaico
El corazón del proyecto es un campo solar de 999,9 kWp formado por 1.818 módulos de 550 Wp, dimensionados para cubrir la demanda eléctrica del bombeo de la comunidad.
- Potencia unitaria
- 550 Wp
- Número de módulos
- 1.818 ud
- Potencia pico instalada
- 999,9 kWp
- Tecnología
- Silicio policristalino, 72 células
- Seguridad eléctrica
- Clase II
- Normas de diseño
- IEC 61215 · IEC 61730 · IEC 62716 · IEC 61701
- Garantía por defecto de fabricación
- 12 años (91,2 % potencia nominal)
- Garantía por pérdida de potencia
- 30 años (80,6 % potencia nominal)
Instalación eléctrica
Equipamiento principal
El sistema eléctrico integra la conversión de corriente continua a alterna, la conexión con el equipo de bombeo y las protecciones necesarias para el funcionamiento seguro de la instalación.

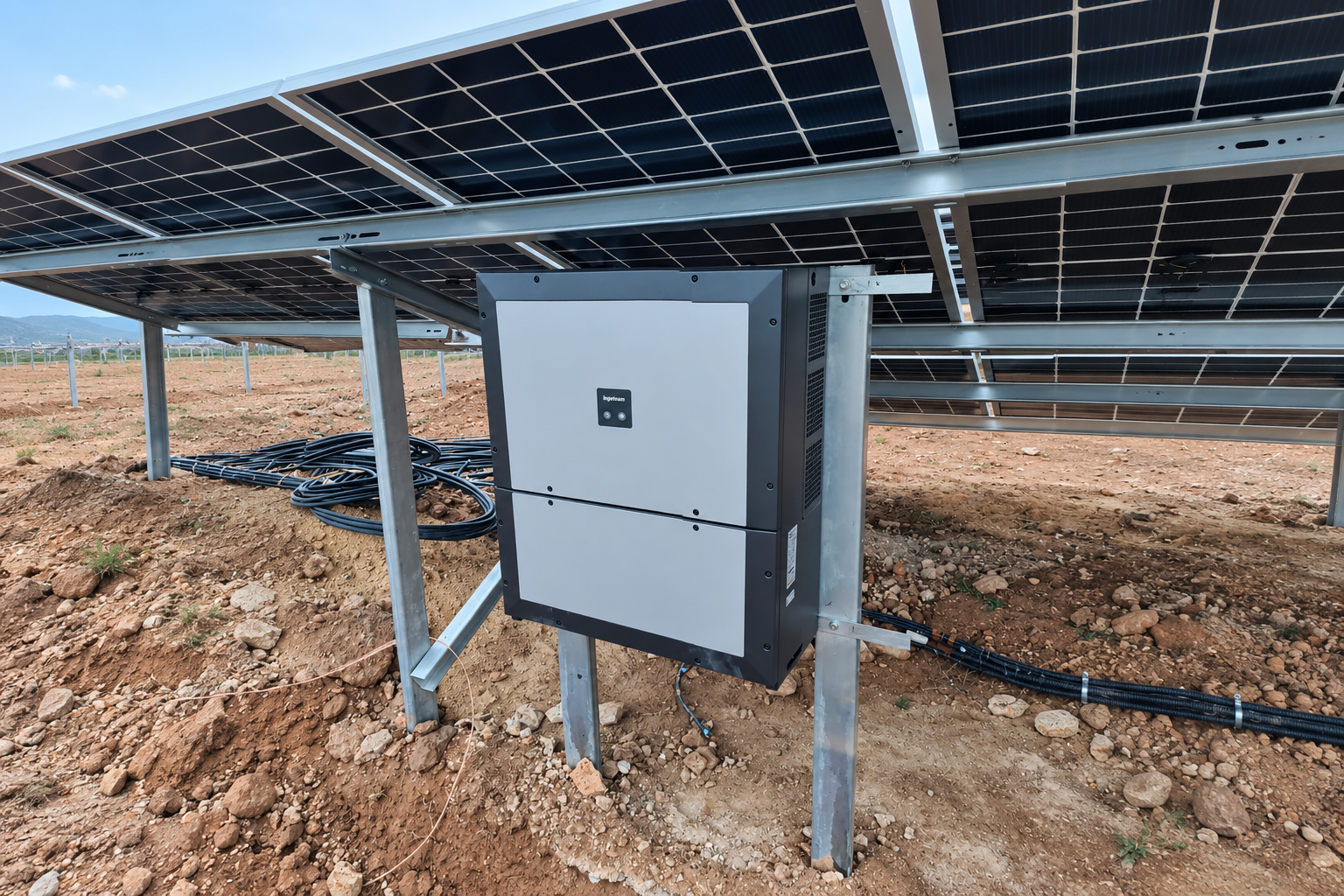

Inversores
Ocho inversores de 100 kW cada uno, encargados de transformar la corriente continua generada por los módulos en corriente alterna con las condiciones de tensión y frecuencia requeridas por la red.
Variador de frecuencia
Variador de velocidad instalado para entregar la energía generada por la planta fotovoltaica al equipo de extracción, ajustando el régimen de giro a las necesidades de bombeo.
Transformador elevador
Transformador elevador asociado a la planta, con su relé de protección y el interruptor de media tensión (MT) para la conexión y desconexión del circuito.

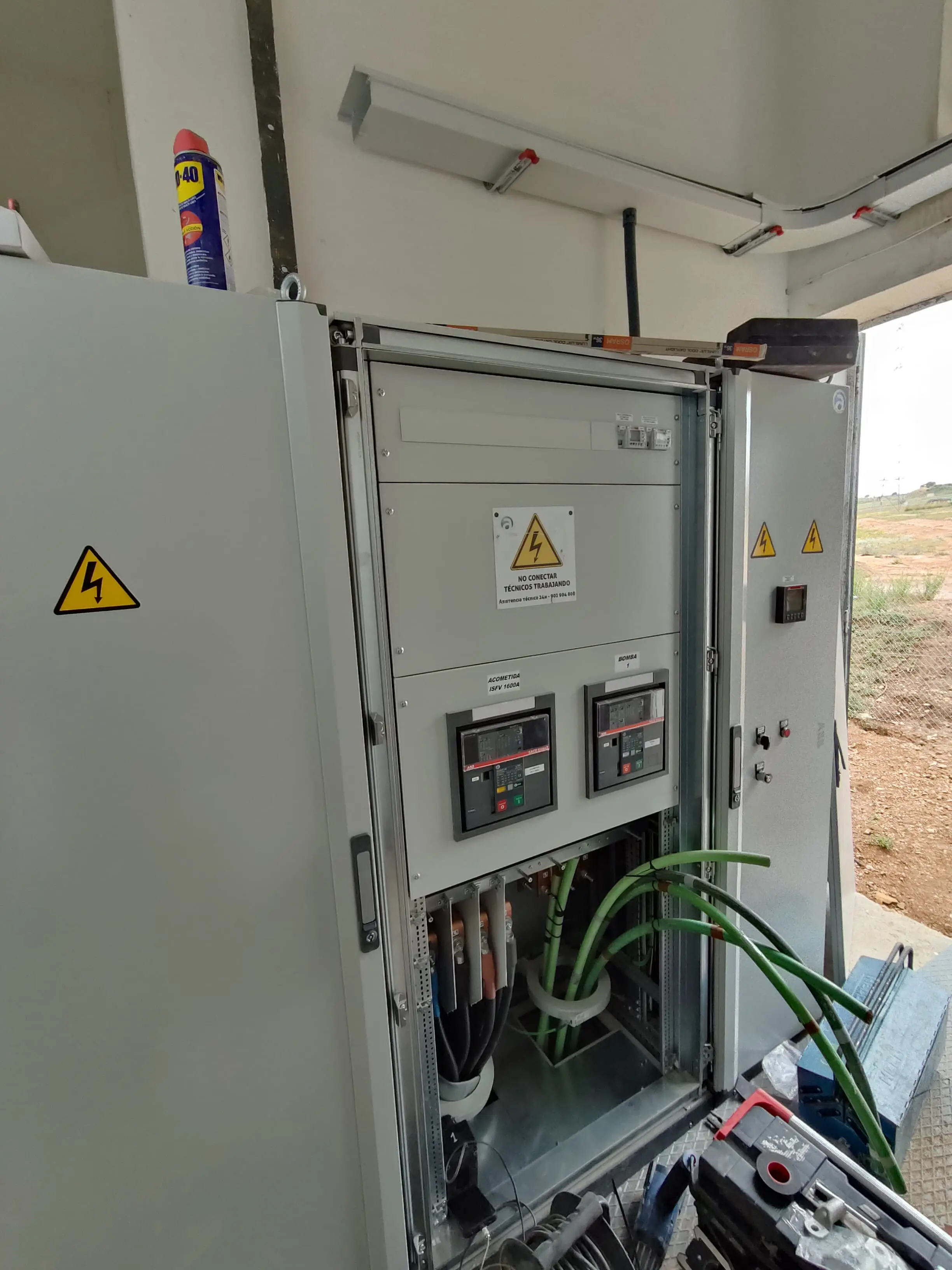

Cuadro de baja tensión
Cuadro general de baja tensión instalado en la caseta prefabricada, con las protecciones y los elementos de medida asociados.
Filtro senoidal y antivertido
Filtro senoidal para el acondicionamiento de la onda de salida y sistema antivertido para garantizar la desconexión automática de la planta en caso de caída de red.
Sistema de alimentación ininterrumpida (UPS)
Equipo de respaldo que mantiene alimentados los sistemas de control y comunicaciones cuando se produce un corte en el suministro eléctrico.
Automatización
Sistema de control SCADA
La planta incorpora un sistema SCADA sobre base de datos SQL que centraliza la monitorización y el control de todos los equipos instalados, permitiendo detectar defectos, medir la producción y generar informes y alarmas de forma automática.
Equipos monitorizados
Todos los equipos se comunican mediante protocolo Modbus TCP (Ethernet) o Modbus RTU (RS485), garantizando la compatibilidad e integración con el sistema central.
- Inversores
- Cajas de string
- Célula calibrada (irradiancia)
- Sensores de temperatura
- UPS
- Interruptor MT
- Contador MT
- Variadores de frecuencia
- Estación de trabajo
- RTU y equipos de comunicaciones
Informes y alarmas
El sistema muestra los datos instantáneos en una pantalla sinóptica de 10" y almacena el histórico en base de datos para su consulta y exportación.
- Informe de producción con sumatorio de energía generada en el periodo seleccionado
- Exportación de datos a Excel para análisis externo
- Alarmas de dispositivos de campo (fallos, avisos, desconexiones)
- Alarmas calculadas (producción cero, string abierto, alta temperatura en inversores o transformadores, producción por debajo del valor medio)
- Alarmas por fallo de comunicación con equipos de campo
Resultado
Ahorro energético conseguido
La sustitución de la energía de red por la generación solar propia permite a la comunidad reducir drásticamente el coste energético anual del bombeo de riego.
- 85,5 %
- Ahorro energético sobre el consumo anual de la comunidad
- 1.333.798 kWh
- Energía eléctrica ahorrada cada año
- 999,9 kWp
- Potencia solar instalada para cubrir el bombeo
