Proyecto de modernización
Embalse y estación de filtrado — CCRR Las Colleras
Fuente Álamo (Albacete) · 1.300 ha · Embalse de 150.809 m³
El proyecto
Mejora y modernización de las estructuras hidráulicas

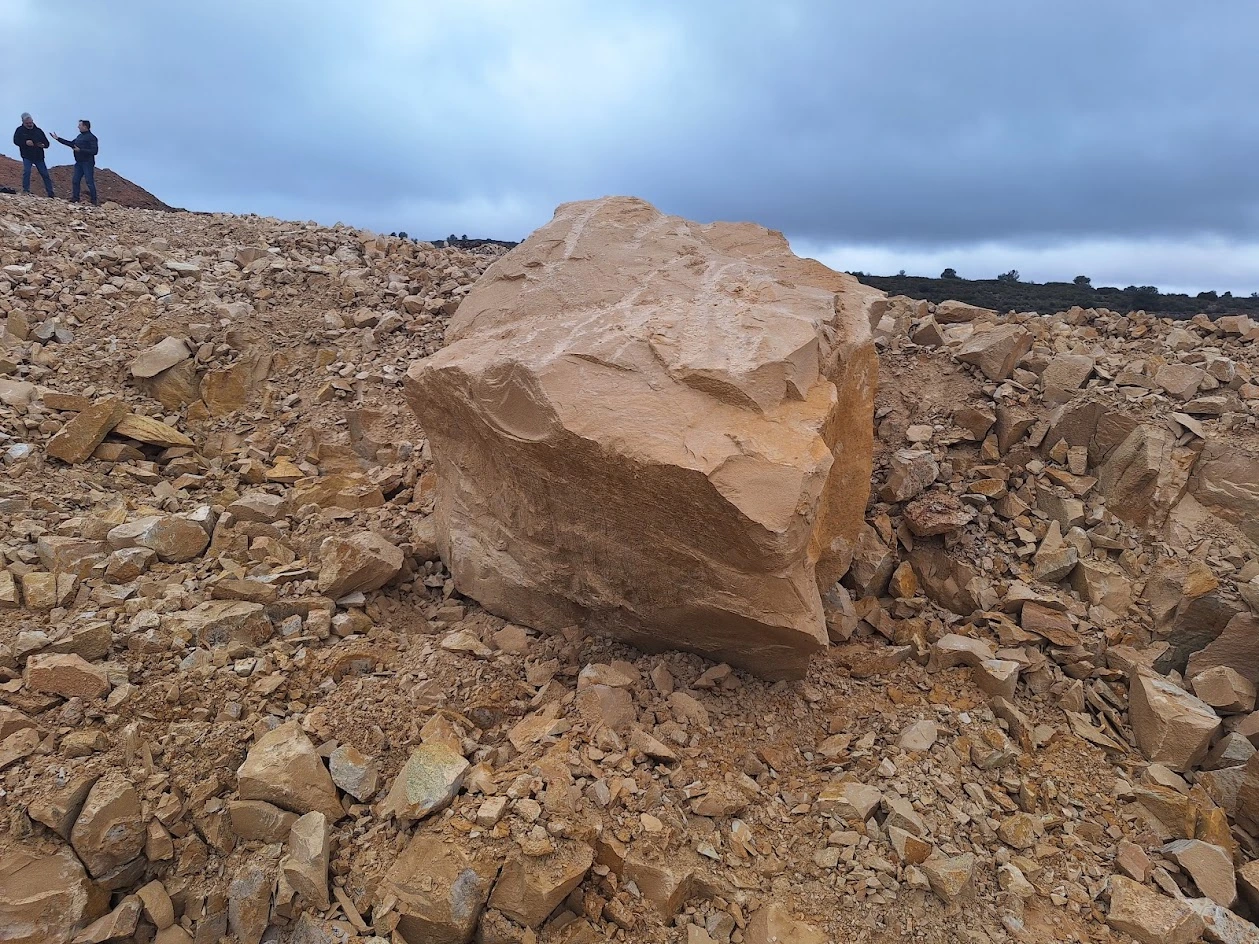

La Comunidad de Regantes Las Colleras de Fuente Álamo promovió un proyecto de mejora y modernización de sus estructuras hidráulicas para optimizar la utilización del agua y garantizar el suministro a la totalidad de su zona regable, que abarca 1.300 hectáreas en el término municipal de Fuente Álamo (Albacete).
La actuación se diseñó a partir de un análisis previo de la situación de las instalaciones existentes, con el objetivo de cubrir la demanda de caudal de riego y mejorar la eficiencia en el consumo de agua. El proyecto se apoya en la construcción de un nuevo embalse de regulación, la instalación de una estación de filtrado aguas abajo y la conducción de llenado asociada.
Con ello se consigue repartir la riqueza ligada al efecto del agua entre un número elevado de propietarios, en una zona donde los cultivos tienen un alto interés socioeconómico para el entorno.
Regulación
Un embalse para garantizar el riego
Para asegurar la disponibilidad de agua durante todo el año, se construyó un embalse de regulación con una capacidad útil de 150.809 m³. La capacidad máxima proyectada es de 150.000 m³ y, una vez aplicados los resguardos de seguridad, el volumen útil en régimen normal asciende a los 150.809 m³.
150.809m³
Características técnicas del embalse
- Superficie total ocupada
- 34.367,00 m²
- Superficie base mayor
- 23.526,00 m²
- Perímetro base mayor
- 635,00 m
- Superficie base menor
- 10.179,00 m²
- Perímetro base menor
- 443,00 m
- Camino de coronación
- 5,00 m
- Talud interior
- 2,5 / 1
- Talud exterior
- 1,6 / 1
- Altura de balsa
- 9,90 m
- Anchura de anclaje
- 1,00 m
- Altura de resguardo
- 0,50 m
- Superficie de lámina de agua
- 77.563,00 m²
- Desmonte / terraplén
- 26.952,40 m²
- Volumen total
- 162.294,00 m³
- Volumen útil (a 0,50 m)
- 150.809,00 m³
- Capacidad máxima
- 150.000,00 m³
Sistema de impermeabilización
Tres capas para garantizar la estanqueidad
El vaso del embalse se impermeabilizó mediante un sistema multicapa que combina la preparación del terreno, un geotextil de refuerzo y una membrana de polietileno de alta densidad.
- 01
Terreno soporte
Superficie del vaso del embalse, refinada y compactada. Previamente se eliminan los elementos gruesos de la capa superficial para garantizar una base uniforme sobre la que apoyar el sistema de impermeabilización.
- 02
Geotextil 200 g/m²
Capa de geotextil de fibra continua y agujereada, con un gramaje de 200 g/m². Aporta resistencia mecánica suplementaria al talud, protege la membrana impermeabilizante del contacto directo con el terreno y distribuye las posibles fugas hasta el fondo sin erosionar los taludes.
- 03
Membrana PEAD 1,5 mm
Lámina de polietileno de alta densidad (PEAD) de 1,5 mm de espesor. Los paneles se prefabrican para limitar al máximo las juntas en obra. Se deja un excedente al pie del talud para absorber los movimientos por dilatación y contracción, y se evitan las uniones horizontales en los taludes.
Alcance completo
Las tres actuaciones del proyecto
- 01
Embalse de regulación
Construcción de un embalse de 150.809 m³ de capacidad útil, con sistema de impermeabilización mediante geotextil y membrana PEAD para garantizar la estanqueidad del vaso.
- 02

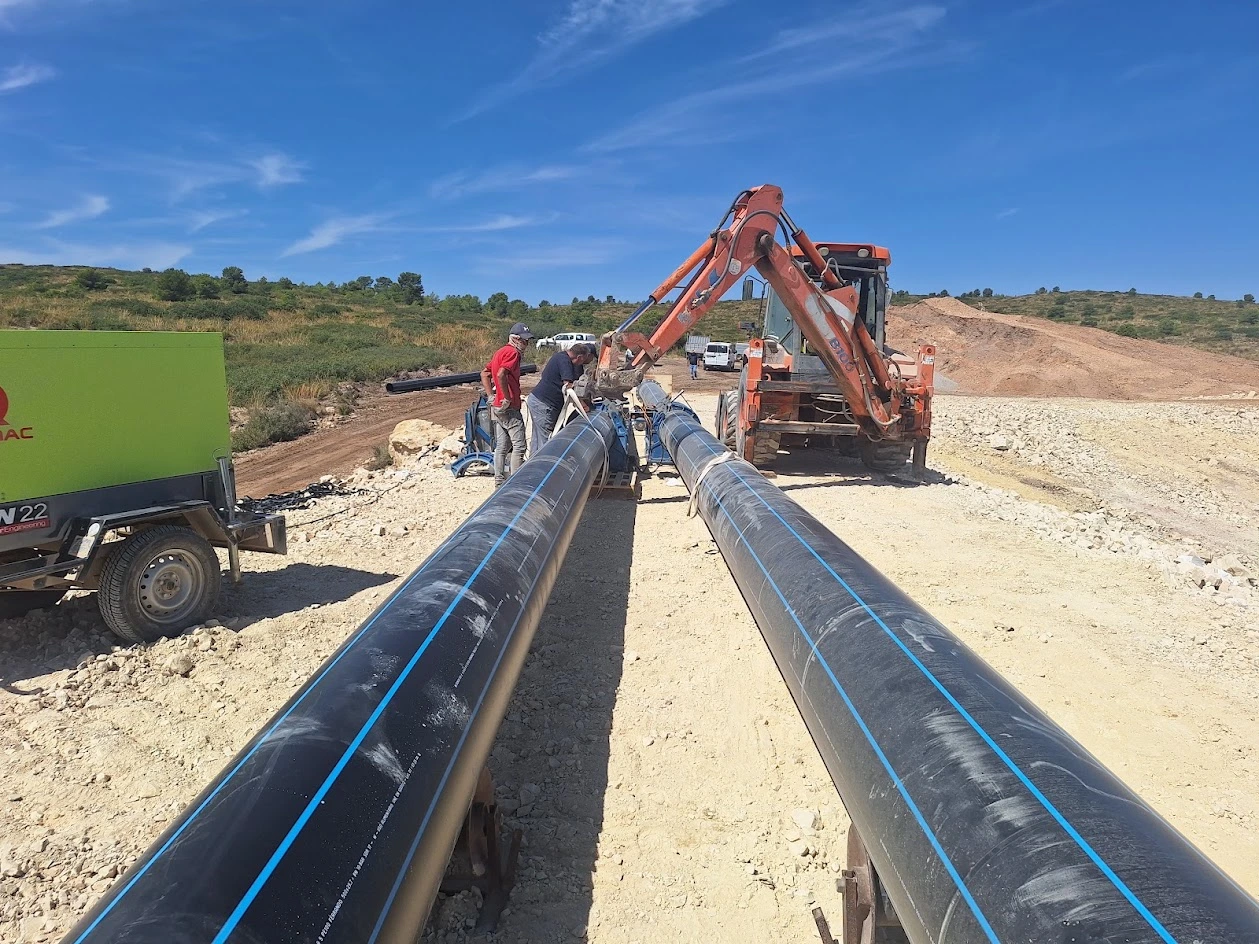

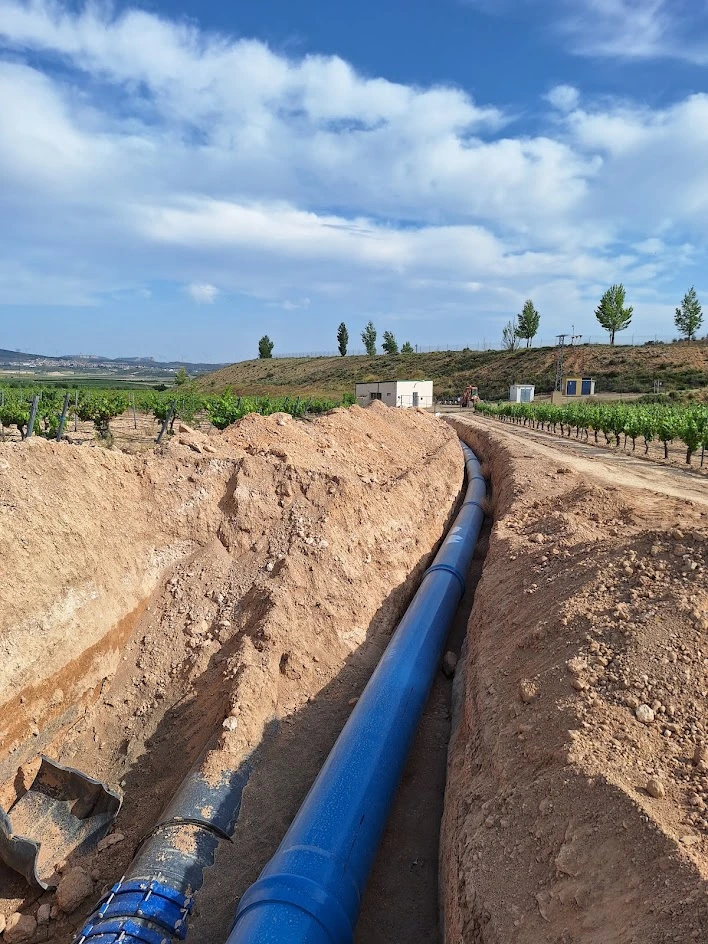

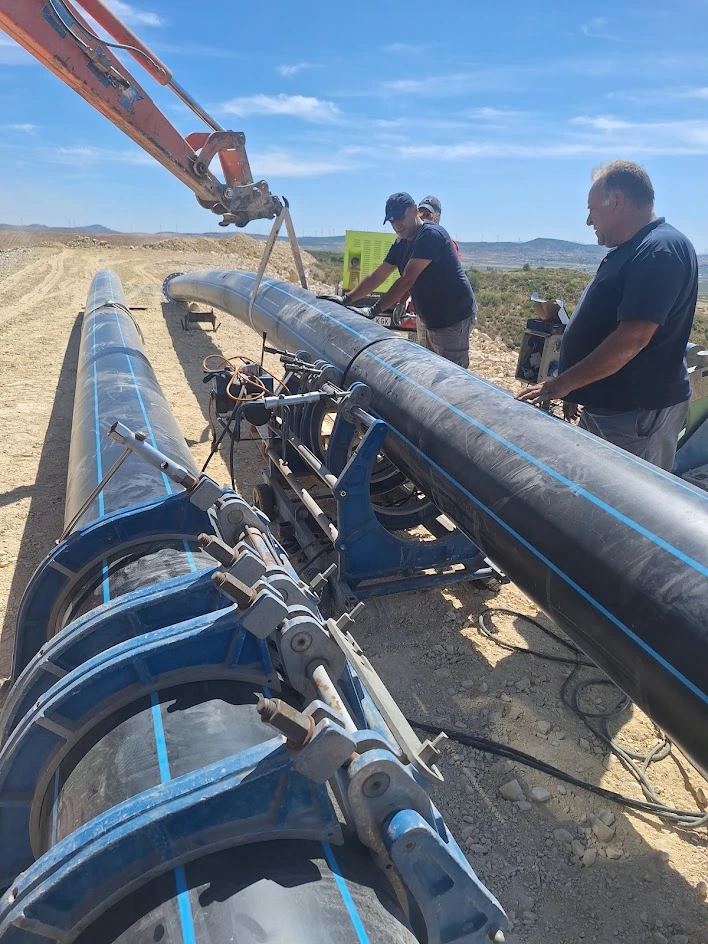

Tubería de llenado
Ejecución de la conducción de llenado del embalse, con sus elementos hidráulicos y de control asociados.
El embalse en vídeo
Así se construyó el embalse
Grabación del proceso de la voladura de piedra en el embalse.
Galería
El proyecto en imágenes
